- 1)
- Bei Ausführung mit BAIO®-Spitzende ist eine Schmutz- und Verdehsicherung (Best.-Nr. 490.080.0800) zu verwenden.
993-00
Be- und Entlüftungsgarnitur HaVent® für Trinkwasser
| Material: |
Schacht: PE-HD-Rohr Sockel: GJS-400, Hawle-Epoxy-Pulverbeschichtung Haube: PE-HD Gehäuse BEV (HaVent®): nichtrostender Stahl |
|---|---|
| Max. Betriebsdruck: | 16 bar |
| Medium | Trinkwasser |

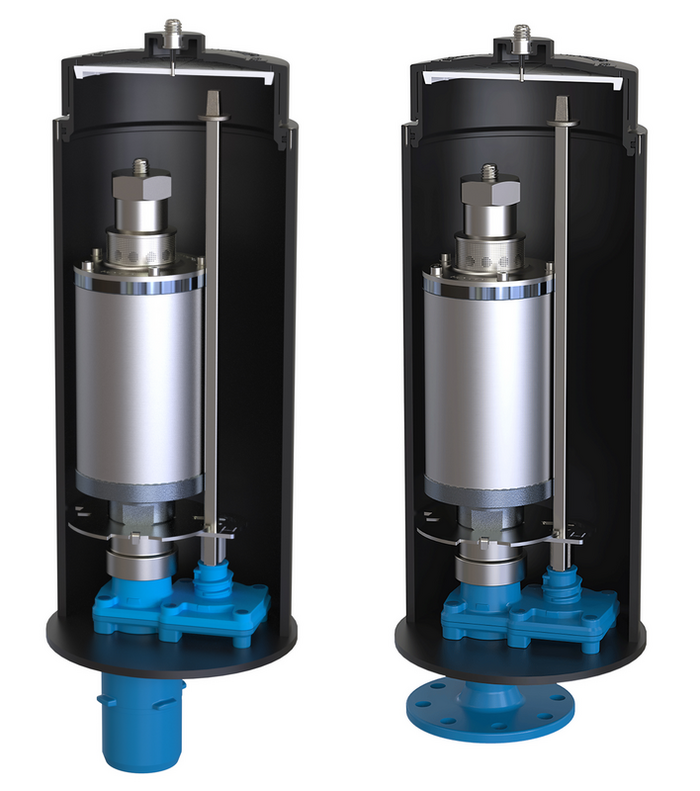

Die Be- und Entlüftungsgarnitur (BEG) besteht aus einem Schacht mit Absperreinrichtung und einem Be- und Entlüftungsventil. Durch die kompakte Bauweise ersetzt die BEG aufwändige, wartungsintensive Schachtbauwerke. Sämtliche Wartungsarbeiten können von der Geländeoberfläche aus durchgeführt werden. Somit werden die Gefahren, die beim Begehen von Schächten entstehen, vermieden. Der Einbau eines Sickerschlauches (Best.-Nr. 490-04) in Verbindung mit sickerfähiger Verfüllung wird empfohlen.
Das Be- und Entlüftungsventil (BEV) mit einzigartiger Rollmembran-Technik ist sowohl für die Be- und Entlüftung großer Luftmengen beim Befüllen und Entleeren der Leitung, als auch für die Entlüftung großer Luftmengen unter Betriebsdruck bestens geeignet. Das BEV arbeitet stufenlos von 0 - 16 bar und dichtet selbst in drucklosem Zustand einwandfrei ab. Es ist kein Mindest-Ansprechdruck notwendig. Das Dichtprinzip mit Rollmembran hat eine druckstoßdämpfende Wirkung. Durch die hohe Belüftungsleistung verfügt das BEV zusätzlich über einen wirkungsvollen Vakuumschutz.
Die in der BEG enthaltene Absperreinheit kann mit Hilfe eines Ventilschlüssels nach DIN 3223 (Best.-Nr. 341-00) von der Straßenoberfläche geöffnet und geschlossen werden.
Eine manuelle Druckentlastung vor der Wartung ist nicht notwendig, da die im BEV vorhandene komprimierte Luft durch die automatische Entleerungsfunktion, des in der Absperreinheit integrierten Hawlingers, entweichen kann und das BEV in einen drucklosen Zustand versetzt wird.
Max. Entlüftungsleistung: 770 m³/h
Max. Auslassquerschnitt: 1.500 mm²
Max.Betriebsentlüftungsquerschnitt: 200 mm²
Max. Betriebsbereich: 0 - 16 bar
Sonderfunktionen auf Anfrage:
- mit Schließhilfe, für aktiveres Schließen bei großen Luftmengen (z. B. für Brunnenleitungen zwischen Pumpe und Wasseraufbereitung, Hochbehälter oder Reinwasserbehälter, Brunnenkopf zum Entlüften der Druckleitung)
- nur Entlüftung
- Überflutungssicherung
Die BEG kann vor der Montage zur Anpassung an geänderte Höhenverhältnisse bauseits stufenlos bis max. 100 mm gekürzt werden.
Die BEG kann vor der Montage zur Anpassung an geänderte Höhenverhältnisse mit dem Verlängerungsset Best. Nr. 993-04 bauseits um 190 mm verlängert werden.
|
Best.-Nr.
|
*) |
Betriebsbereich |
RD |
Anschluss |
B |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
9931080100
|
1) | 0 - 16 | 1,00 | Spitzende DN 80 | 280 mm | 878 mm | 28,00 kg | |||
|
9931080125
|
1) | 0 - 16 | 1,25 | Spitzende DN 80 | 280 mm | 1128 mm | 30,00 kg | |||
|
9931080150
|
1) | 0 - 16 | 1,50 | Spitzende DN 80 | 280 mm | 1378 mm | 32,50 kg | |||
|
9932050100
|
0 - 16 | 1,00 | Flansch DN 50 | 280 mm | 815 mm | 0,01 kg | ||||
|
9932050125
|
0 - 16 | 1,25 | Flansch DN 50 | 280 mm | 1065 mm | 0,01 kg | ||||
|
9932050150
|
0 - 16 | 1,50 | Flansch DN 50 | 280 mm | 1315 mm | 31,10 kg | ||||
|
9932080100
|
0 - 16 | 1,00 | Flansch DN 80 | 280 mm | 815 mm | 26,40 kg | ||||
|
9932080125
|
0 - 16 | 1,25 | Flansch DN 80 | 280 mm | 1065 mm | 30,00 kg | ||||
|
9932080150
|
0 - 16 | 1,50 | Flansch DN 80 | 280 mm | 1315 mm | 34,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Be- und Entlüftungsventile & -Garnituren |
|
Technische Dokumente
|
|---|
| Stückliste_993-00 |
|
Prospekte
|
|---|
| Prospekt - BEG für Trinkwasser |
