859-00

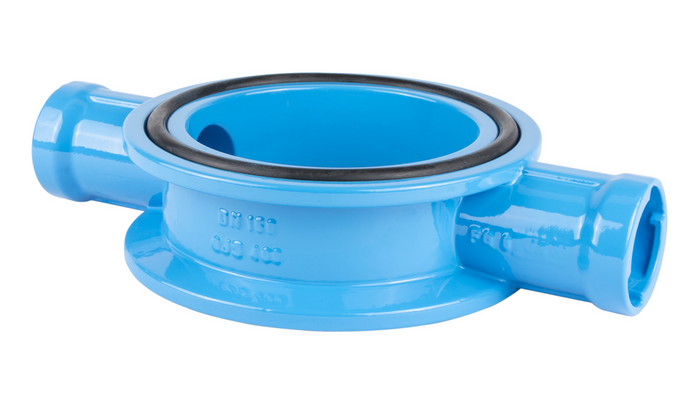

Anschlusszwischenring mit ZAK®-Abgängen

Anschlusszwischenring mit ZAK®-Abgängen und integrierten Flanschdichtungen (O-Ringe) für den schnellen und problemlosen Einbau zwischen zwei Flanschen.

Über die beiden ZAK®-Abgänge können Armaturen und Fittings mit ZAK®-Spitzende formschlüssig eingebunden werden.

Weiterlesen Reduzieren
Material: Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
O-Ringe: EPDM gemäß KTW-BWGL für Wasser
Max. Betriebsdruck: Siehe Tabelle
Medium Trinkwasser

Anschlusszwischenring mit ZAK®-Abgängen und integrierten Flanschdichtungen (O-Ringe) für den schnellen und problemlosen Einbau zwischen zwei Flanschen.

Über die beiden ZAK®-Abgänge können Armaturen und Fittings mit ZAK®-Spitzende formschlüssig eingebunden werden.

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
DN
Abgang ( O )
max.
Betriebsdruck
L
B
B1
Dø
 Medium Gewicht A-Text Merkliste
8590500460
 2) 50 2x ZAK 46 16 bar 70 mm 228 mm   98 mm 3,80 kg
8590650460
 2) 65 2x ZAK 46 16 bar 70 mm 250 mm   118 mm 4,74 kg
8590800461
 1) 80 2x ZAK 46 16 bar 70 mm 260 mm   130 mm 3,95 kg
8591000460
 2) 100 2x ZAK 46 16 bar 70 mm 300 mm   150 mm 3,35 kg
8591000463
 1) 100 4 x ZAK 46 16 bar 70 mm 300 mm   150 mm 6,83 kg
8591250460
 2) 125 2x ZAK 46 16 bar 70 mm 318 mm   185 mm 8,54 kg
8591500460
 2) 150 2x ZAK 46 16 bar 70 mm 340 mm   215 mm 5,28 kg
8591500463
 1) 150 4 x ZAK 46 16 bar 70 mm 340 mm   215 mm 11,20 kg
8591500696
 1) 2) 150 1 x ZAK 69 16 bar 90 mm   337 mm 215 mm 13,70 kg
8592000460
 2) 200 2x ZAK 46 16 bar 70 mm 360 mm   265 mm 6,75 kg
8592000463
 1) 200 4 x ZAK 46 16 bar 70 mm 360 mm   265 mm 13,70 kg
8592000696
 1) 2) 3) 200 1 x ZAK 69 10 bar 90 mm   387 mm 265 mm 17,20 kg
8592500460
 2) 250 2x ZAK 46 16 bar 70 mm 420 mm   320 mm 9,90 kg
8593000460
 2) 300 2x ZAK 46 16 bar 70 mm 470 mm   370 mm 12,00 kg
8594000460
 2) 400 2x ZAK 46 16 bar 70 mm 570 mm   480 mm 16,60 kg
Zur Merkliste
1)
Achtung: nur für den Einbau in senkrecht verlegten Rohrleitungen zwischen zwei Flanschen (z.B. zwischen Fußkrümmer und Hydrant) verwendbar.
2)
Achtung: nur für den Einbau in horizontal verlegten Rohrleitungen zwischen zwei Flanschen verwendbar.
3)
Einbau nur zwischen Flanschen PN 10 möglich.

Die Einbauhinweise sind zu beachten, damit die montierten Absperrarmaturen in senkrechter Einbaulage stehen.
