804-00
Muffen-Endkappe - System 2000

Die Muffen-Endkappe dient als Werkzeug für den Rohrabschluss bei Druckprüfung, Spülung und Bauabschnitt-Ende. Einerseits mit vertikalem Innengewinde-Abgang, andererseits mit horizontaler Steckmuffe für den längskraftschlüssigen Anschluss von PE-Rohren PE 80 und PE 100 (DIN EN 12201, DIN 8074) und PVC-Rohren (DIN EN ISO 1452-2).

Die Rohrabdichtung erfolgt durch eine Lippendichtung. Durch die Kontur der Lippendichtung ist das Einschieben des Rohrendes in die Dichtkammer ohne großen Kraftaufwand möglich. Die Zugsicherung wirkt getrennt von der Rohrabdichtung und wird durch das Festziehen des Spannringes erreicht.

Weiterlesen Reduzieren
Material: Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Dichtung: EPDM gemäß KTW-BWGL für Wasser
Klemmring: DN 50 - DN 250 Messing, ab DN 300 Rotguss
Max. Betriebsdruck: Abwasser: 16 bar
Trinkwasser: 16 bar
Medium Trinkwasser / Abwasser

Die Muffen-Endkappe dient als Werkzeug für den Rohrabschluss bei Druckprüfung, Spülung und Bauabschnitt-Ende. Einerseits mit vertikalem Innengewinde-Abgang, andererseits mit horizontaler Steckmuffe für den längskraftschlüssigen Anschluss von PE-Rohren PE 80 und PE 100 (DIN EN 12201, DIN 8074) und PVC-Rohren (DIN EN ISO 1452-2).

Die Rohrabdichtung erfolgt durch eine Lippendichtung. Durch die Kontur der Lippendichtung ist das Einschieben des Rohrendes in die Dichtkammer ohne großen Kraftaufwand möglich. Die Zugsicherung wirkt getrennt von der Rohrabdichtung und wird durch das Festziehen des Spannringes erreicht.

Ansprechpartner
Zur Merkliste
Katalogseite / PDF

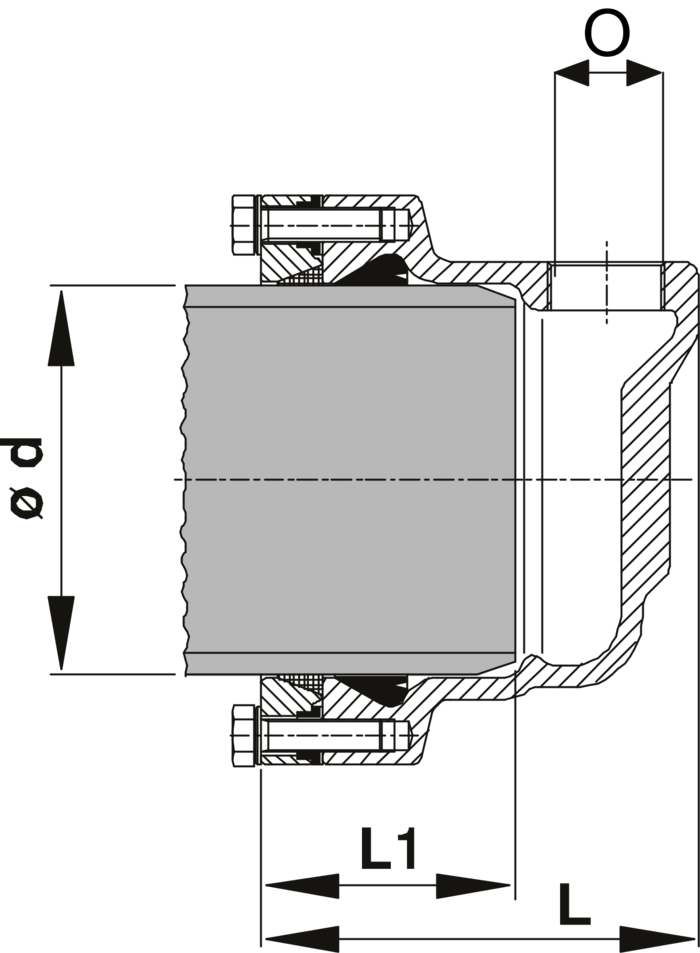

Best.-Nr.
*)
DN
d
IG
L
L1
 Medium Gewicht A-Text Merkliste
8040630320
   50 63 mm 1" 105 mm 80 mm 2,70 kg
8040630400
   50 63 mm 1 1/4" 105 mm 80 mm 2,70 kg
8040630500
 1) 50 63 mm 1 1/2" 105 mm 80 mm 2,70 kg
8040630630
 1) 50 63 mm 2" 105 mm 80 mm 2,70 kg
8040750320
   65 75 mm 1" 140 mm 80 mm 3,20 kg
8040750400
   65 75 mm 1 1/4" 140 mm 80 mm 3,20 kg
8040750500
 1) 65 75 mm 1 1/2" 140 mm 80 mm 3,20 kg
8040750630
 1) 65 75 mm 2" 140 mm 80 mm 3,20 kg
8040900320
   80 90 mm 1" 140 mm 85 mm 4,50 kg
8040900400
   80 90 mm 1 1/4" 140 mm 85 mm 4,50 kg
8040900500
 1) 80 90 mm 1 1/2" 140 mm 85 mm 4,50 kg
8040900630
 1) 80 90 mm 2" 140 mm 85 mm 4,50 kg
8041100320
   100 110 mm 1" 160 mm 85 mm 5,80 kg
8041100400
   100 110 mm 1 1/4" 160 mm 85 mm 5,80 kg
8041100500
   100 110 mm 1 1/2" 160 mm 85 mm 5,80 kg
8041100630
   100 110 mm 2" 160 mm 85 mm 5,80 kg
8041250320
   100 125 mm 1" 160 mm 85 mm 6,10 kg
8041250500
   100 125 mm 1 1/2" 160 mm 85 mm 6,10 kg
8041250630
   100 125 mm 2" 160 mm 85 mm 6,10 kg
8041400320
   125 140 mm 1" 170 mm 95 mm 7,40 kg
8041400400
   125 140 mm 1 1/4" 170 mm 95 mm 7,40 kg
8041400630
   125 140 mm 2" 170 mm 95 mm 7,40 kg
8041600320
   150 160 mm 1" 180 mm 105 mm 8,60 kg
8041600400
   150 160 mm 1 1/4" 180 mm 105 mm 8,60 kg
8041600630
   150 160 mm 2" 180 mm 105 mm 8,60 kg
8041800320
   150 180 mm 1" 190 mm 115 mm 11,70 kg
8041800400
   150 180 mm 1 1/4" 190 mm 115 mm 11,70 kg
8041800500
   150 180 mm 1 1/2" 190 mm 115 mm 11,70 kg
8041800630
   150 180 mm 2" 190 mm 115 mm 11,70 kg
8042000320
   200 200 mm 1" 205 mm 125 mm 14,50 kg
8042000400
   200 200 mm 1 1/4" 205 mm 125 mm 14,50 kg
8042000630
   200 200 mm 2" 205 mm 125 mm 14,50 kg
8042250320
   200 225 mm 1" 205 mm 130 mm 16,50 kg
8042250400
   200 225 mm 1 1/4" 205 mm 130 mm 16,50 kg
8042250630
   200 225 mm 2" 205 mm 130 mm 16,50 kg
8042500320
   250 250 mm 1" 225 mm 145 mm 20,50 kg
8042500630
   250 250 mm 2" 225 mm 145 mm 20,50 kg
8042800320
   250 280 mm 1" 230 mm 150 mm 25,00 kg
8042800630
   250 280 mm 2" 230 mm 150 mm 25,00 kg
8043150320
   300 315 mm 1" 255 mm 175 mm 33,50 kg
8043150630
   300 315 mm 2" 255 mm 175 mm 33,50 kg
Zur Merkliste
1)
IG-Abgang axial in Rohrrichtung

Für dünnwandige PE-Rohre (≥ SDR 21) sowie bei Unterdruckleitungen wird die Verwendung einer Stützhülse vorgeschrieben.

Best.-Nr.
Produktbezeichnung
590-00 Stützhülse aus nichtrostendem Stahl für PE-Rohre
