705-00 / 706-00
Schutzrohr-Mauerdurchführung, Niro

Bei der Schutzrohr-Mauerdurchführung werden mediumführende PE-Rohre durch das Niro-Schutzrohr zugfest mit dem integrierten Steckfitting verbunden.

Die Montage der Mauerdurchführung wird mit Hilfe von zwei Ringraumdichtungen vorgenommen. Vor der Montage muss eine entsprechende Kernbohrung an der Betonwand vorgenommen werden. (Die Ringraumdichtungen müssen bauseits gestellt werden und sind nicht im Lieferumfang enthalten.)

Vorteile:
- mit integriertem ZAK-Fitting auf der
Gebäudeinnenseite
- 2 Ausführungsvarianten: Gerade oder
Winkel 90°

Weiterlesen Reduzieren
Material: Schutzrohr: nichtrostender Stahl
Fitting: GJS-400, Hawle Epoxy Pulverbeschichtung
Dichtungen: EPDM/NBR
Wirbelklemme: POM
Manschette: NBR
Max. Betriebsdruck: 16 bar
Medium Trinkwasser

Bei der Schutzrohr-Mauerdurchführung werden mediumführende PE-Rohre durch das Niro-Schutzrohr zugfest mit dem integrierten Steckfitting verbunden.

Die Montage der Mauerdurchführung wird mit Hilfe von zwei Ringraumdichtungen vorgenommen. Vor der Montage muss eine entsprechende Kernbohrung an der Betonwand vorgenommen werden. (Die Ringraumdichtungen müssen bauseits gestellt werden und sind nicht im Lieferumfang enthalten.)

Vorteile:
- mit integriertem ZAK-Fitting auf der
Gebäudeinnenseite
- 2 Ausführungsvarianten: Gerade oder
Winkel 90°

Ansprechpartner
Zur Merkliste
Katalogseite / PDF

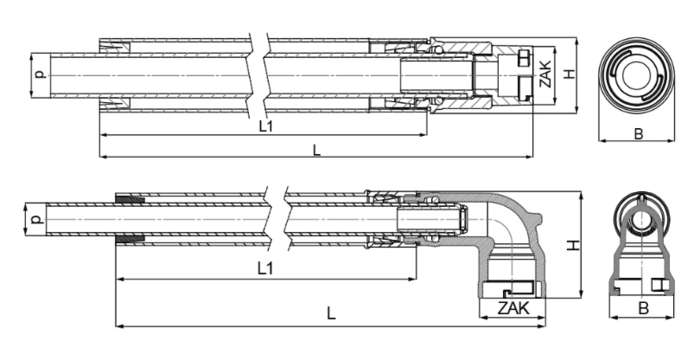

Best.-Nr.

Nr.
d
Ausführung/
Abgang
L
L1
B
H
Bezeichnung
 Medium Gewicht A-Text Merkliste
7051320750
 705i 32 mm ZAK 46 838 mm 750 mm 66 mm 66 mm MDF-Fitting, gerade 3,26 kg
7051400750
 705i 40 mm ZAK 46 843 mm 750 mm 70 mm 70 mm MDF-Fitting, gerade 3,82 kg
7051500750
 705i 50 mm ZAK 46 869 mm 750 mm 85 mm 85 mm MDF-Fitting, gerade 7,59 kg
7051630750
 705i 63 mm ZAK 46 854 mm 750 mm 107 mm 107 mm MDF-Fitting, gerade 9,30 kg
7061320750
 706i 32 mm ZAK 46 873 mm 750 mm 66 mm 106 mm MDF-Winkelfitting, 90° 3,52 kg
7061400750
 706i 40 mm ZAK 46 878 mm 750 mm 70 mm 113 mm MDF-Winkelfitting, 90° 4,08 kg
7061500750
 706i 50 mm ZAK 46 889 mm 750 mm 85 mm 133 mm MDF-Winkelfitting 90° 5,98 kg
7061630750
 706i 63 mm ZAK 46 899 mm 750 mm 107 mm 159 mm MDF-Winkelfitting, 90° 10,03 kg
Zur Merkliste

Passender Übergangsfitting Best.-Nr.: 618-04 in Kombination mit Wasserzählern.

Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.

Andere Baulängen auf Anfrage.

Artikelnummern und Preise bei Verwendung für PVC-Rohre auf Anfrage.

Mit integriertem ZAK-Fitting auf der Gebäudeinnenseite. 2 Ausführungsvarianten: Gerade oder Winkel 90°
