687-00

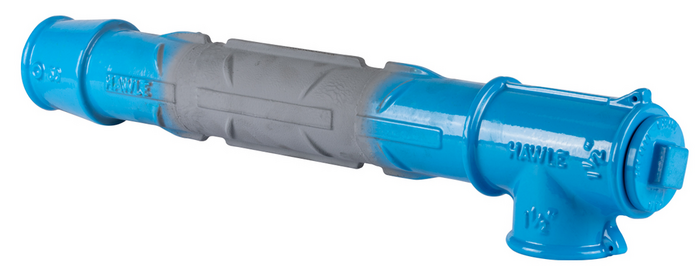

Mediumführende Mauerdurchführung in Winkelausführung 90°

Mediumführende Mauerdurchführungen werden direkt ins Mauerwerk eingebunden.

Der Einbau erfolgt vorwiegend in Betonmauerwerken. Vor dem Einfüllen des Frischbetons wird die Mauerdurchführung in die Schalung der Gebäudeaußenwand eingelegt. Anschließend wird die Schalung mit Frischbeton gefüllt. Beim Abbinden und Erhärten des Frischbetons entsteht zwischen Mauerwerk und Mauerdurchführung durch die „Verdrehsicherungs-Flügel“ eine zugsichere, formschlüssige Verbindung.
Der Übergang von Hausanschlussleitung (Mediumrohr) und Mauerdurchführung erfolgt außerhalb der Gebäudeaußenwand.

Kellerinnenseite: Innengewinde-Abgang in gerader und 90°-Richtung mit Dichtfläche und einem Doppel-O-Ring-Stopfen.

Kelleraußenseite: zugfester Steckfitting für die längskraftschlüssige Verbindung mit PE-Rohren (PVC auf Anfrage).

Weiterlesen Reduzieren
Material: Best.-Nr. 687 d 40/1 ¼“: GJL-250, Hawle-Epoxy-Pulverbeschichtung
Best.-Nr. 687 d 50/1 ½“, d 63/2“ und Best.-Nr. 688: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Dichtung: Elastomer
Wirbelklemme: POM
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser

Mediumführende Mauerdurchführungen werden direkt ins Mauerwerk eingebunden.

Der Einbau erfolgt vorwiegend in Betonmauerwerken. Vor dem Einfüllen des Frischbetons wird die Mauerdurchführung in die Schalung der Gebäudeaußenwand eingelegt. Anschließend wird die Schalung mit Frischbeton gefüllt. Beim Abbinden und Erhärten des Frischbetons entsteht zwischen Mauerwerk und Mauerdurchführung durch die „Verdrehsicherungs-Flügel“ eine zugsichere, formschlüssige Verbindung.
Der Übergang von Hausanschlussleitung (Mediumrohr) und Mauerdurchführung erfolgt außerhalb der Gebäudeaußenwand.

Kellerinnenseite: Innengewinde-Abgang in gerader und 90°-Richtung mit Dichtfläche und einem Doppel-O-Ring-Stopfen.

Kelleraußenseite: zugfester Steckfitting für die längskraftschlüssige Verbindung mit PE-Rohren (PVC auf Anfrage).

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
d
IG
L
Außendurchmesser
max.
 Medium Gewicht A-Text Merkliste
6870400000
 1) 2) 40 mm 1 1/4" 470 mm 82 mm 5,50 kg
6870500000
 1) 2) 50 mm 1 1/2" 560 mm 82 mm 7,70 kg
6870630000
 1) 2) 63 mm 2" 560 mm 94 mm 9,50 kg
6880400850
 1) 2) 40 mm 1 1/4" 850 mm 82 mm 8,07 kg
6880500850
 1) 2) 50 mm 1 1/2" 850 mm 82 mm 11,80 kg
6880630850
 1) 2) 63 mm 2" 850 mm 94 mm 13,80 kg
Zur Merkliste
1)
Passender Doppelnippel-POM zur elektrischen Trennung Best.-Nr.: 664-00
2)
Die Lieferung erfolgt mit beigelegter Stützhülse (POM).

Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.

Artikelnummern und Preise bei Verwendung für PVC-Rohre auf Anfrage.
