- 1)
- Passender Doppelnippel-POM zur elektrischen Trennung Best.-Nr.: 664-00
- 2)
- Optional mit Abgang ZAK 46 Muffe auf Anfrage. Hierzu passender Übergangsfitting-Messing ZAK 46 auf Gewinde Best.-Nr.: 618-04
- 3)
- Die Lieferung erfolgt mit beigelegter Stützhülse (POM).
684-00

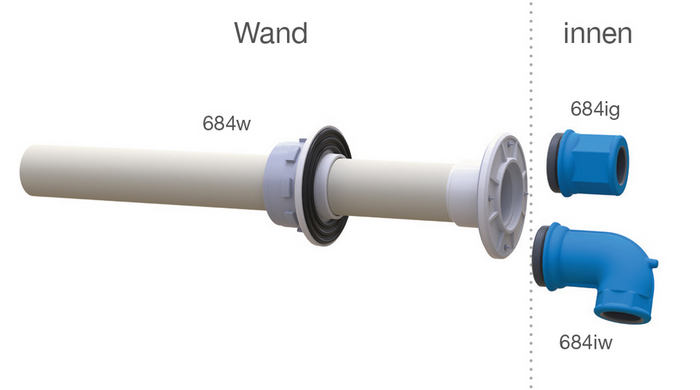

Schnellbau-Mauerdurchführung aus Kunststoff
| Material: |
Schutzrohr mit Stell- und Anpressflansch: PP Gewinde-Adapter, Wirbelklemme: POM Dichtungen: Elastomer Fitting: GJS-400, Hawle-Epoxy-Pulverbeschichtet |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Bei der Schnellbau-Mauerdurchführung mit Schutzrohr werden mediumführende PE-Rohre (PVC auf Anfrage) durch die Mauerdurchführung hindurch in die Gebäudeinnenseite geschoben und über einen Steckfitting zugfest verbunden.
Die Abdichtung übernehmen dabei Gummidichtungen, die einerseits das Mediumrohr gegen Schutzrohr und Fitting und andererseits das Schutzrohr gegen die Gebäudeaußenwand abdichten.
Im Gegensatz zu Mauerdurchführungen für den Nasseinbau, ist bei diesem System kein Vergießen zwischen Schnellbau-Mauerdurchführung und Mauerwerk (Kernbohrung 87 - 92 mm) erforderlich.
Die Bauart ermöglicht eine variable Anpassung der Mauerdurchführung an die jeweilige Mauerstärke.
Vorteile:
- Abdichtung gegen vagabundierende Gase und nicht drückendes Wasser
- kein Vergießen zwischen Schutzrohr und Bohrung
- variable Mauerstärkenanpassung (von 80 bis 600 mm)
- mit integriertem Steckfitting (gerade oder 90°) auf der Gebäudeinnenseite
|

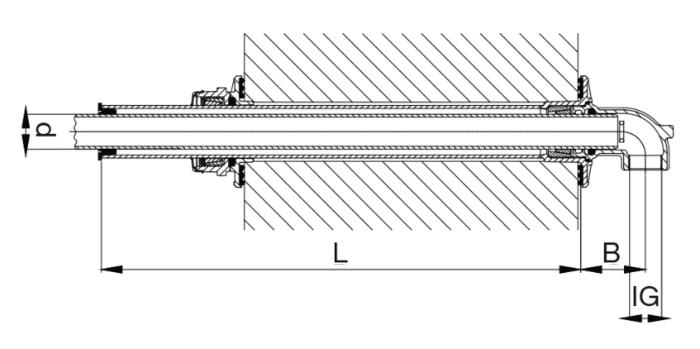

Best.-Nr.
|
*) |
Bild Nr. |
d |
Fitting IG |
L |
B |
Bezeichnung |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
6840320000
|
2) 3) 1) | 684w mit 684ig | 32 mm | 1" | 700 mm | 65 mm | MDF-Fitting gerade | 2,00 kg | |||
|
6840400000
|
2) 3) 1) | 684w mit 684ig | 40 mm | 1 1/4" | 700 mm | 75 mm | MDF-Fitting gerade | 2,50 kg | |||
|
6840500000
|
2) 3) 1) | 684w mit 684ig | 50 mm | 1 1/2" | 700 mm | 75 mm | MDF-Fitting gerade | 2,60 kg | |||
|
6841320000
|
2) 3) 1) | 684w mit 684iw | 32 mm | 1" | 700 mm | 100 mm | MDF-Winkelfitting, 90° | 2,30 kg | |||
|
6841400000
|
2) 3) 1) | 684w mit 684iw | 40 mm | 1 1/4" | 700 mm | 95 mm | MDF-Winkelfitting, 90° | 2,70 kg | |||
|
6841500000
|
2) 3) 1) | 684w mit 684iw | 50 mm | 1 1/2" | 700 mm | 95 mm | MDF-Winkelfitting, 90° | 2,80 kg |
-
Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
-
Andere Baulängen auf Anfrage.
-
Artikelnummern und Preise bei Verwendung für PVC-Rohre auf Anfrage.
|
