- 1)
- Die Lieferung erfolgt mit einer beigelegten Stützhülse (POM).
646-05

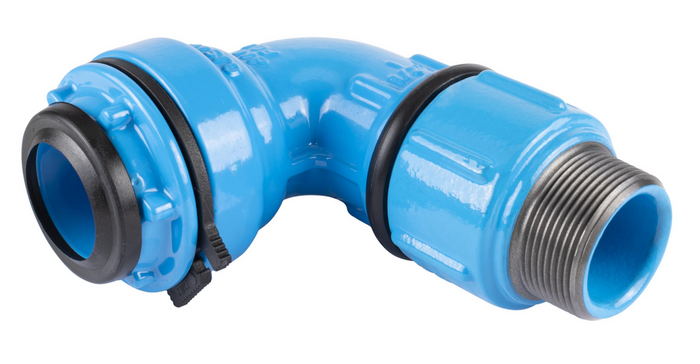

Winkel-Drehsteckfitting 90° mit demontierbarem Konusring und Außengewinde "Typ N"
| Material: |
GJS-400, Hawle-Epoxy-Pulverbeschichtung Stützhülse: POM |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Abwasser |
Winkel-Drehsteckfitting 90°, einerseits mit Außengewinde nach DIN EN 10226, andererseits mit Steckmuffe und demontierbarem Konusring für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (DIN EN 12201, DIN 8074) und PE-X (DIN 16893) (Ausführung für PVC-Rohre auf Anfrage).
Einfachste Montage / Vereinfachte Demontage ohne Abziehschalen.
Achtung: Bei Mehrfachverwendung des Fittings ist der Klemmring und gegebenenfalls auch der O-Ring auszutauschen.
Für den erdverlegten Rohrleitungsbau und in Anlagen der Verteilung sowohl in der Trinkwasserversorgung als auch Abwasserentsorgung. Keine Anwendung in der Installation.
Gussfittings mit Innen- oder Außengewinde sollen zur Vermeidung von Kontaktkorrosion nicht mit Bauteilen aus edleren Materialien (besonders Messing) kombiniert werden.
|
Best.-Nr.
|
*) |
Abgang ( O ) |
D |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|
|
6460402000
|
1) | AG 1 1/2" | 40 mm | 2,20 kg | |||
|
6460502000
|
1) | AG 1 1/2" | 50 mm | 2,15 kg |
-
Artikelnummern und Preise bei Verwendung für PVC-Rohre auf Anfrage
-
Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Fittings |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Steckfittings „N“ mit demontierbarem Konusring |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 590-01 | Stützhülse aus Messing für PE-Rohre |
| 590-02 | Stützhülse aus Kunststoff für PE-Rohre |
| 598-00 | Rohranschräggerät "Concord" für PE-Rohre d 32 - 63 |
| 609-00 | Verriegelungsschlüssel |
