618-00

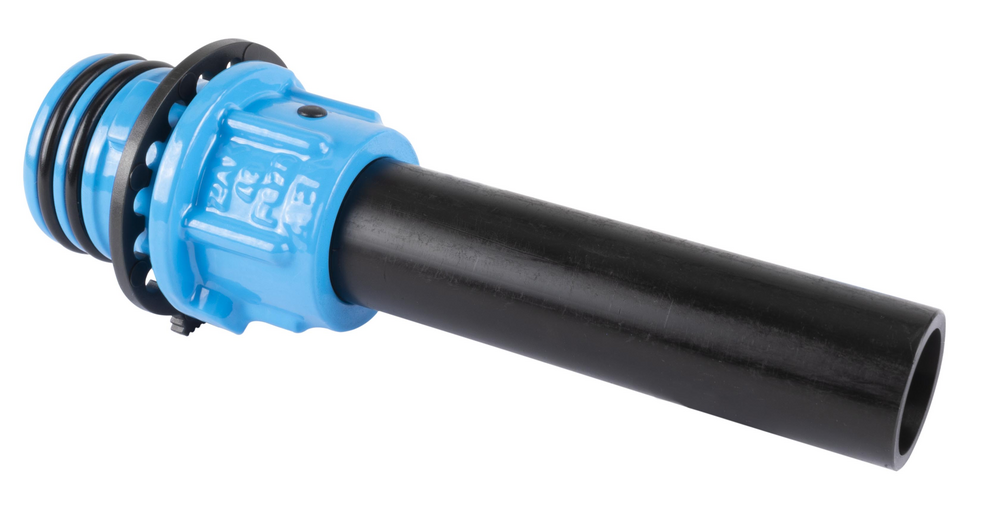

ZAK®-PE-Ende

ZAK-PE-Ende gerade als Übergang von Hawle ZAK®-System auf PE-Rohrleitungen. Für den erdverlegten Rohrleitungsbau und in Anlagen der Verteilung sowohl in der Trinkwasser- und Gasversorgung als auch in der Abwasserentsorgung. Keine Anwendung in der Installation.

Für PE-Rohre (DIN 8074/EN 12201) verwendbar. Einerseits mit ZAK®-Spitzende für die formschlüssige Verbindung von Armaturen und Formstücken mit ZAK®-Muffe, andererseits mit PE-Ende (SDR 11) aus PE 100 nach DIN 8074/EN 12201.

Weiterlesen Reduzieren
Material: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Abgang: PE 100
Dichtungen: EPDM gemäß KTW-BWGL für Wasser (Trinkwasser, Abwasser), NBR (Gas)
Max. Betriebsdruck: Siehe Tabelle
Medium Trinkwasser / Gas / Abwasser

ZAK-PE-Ende gerade als Übergang von Hawle ZAK®-System auf PE-Rohrleitungen. Für den erdverlegten Rohrleitungsbau und in Anlagen der Verteilung sowohl in der Trinkwasser- und Gasversorgung als auch in der Abwasserentsorgung. Keine Anwendung in der Installation.

Für PE-Rohre (DIN 8074/EN 12201) verwendbar. Einerseits mit ZAK®-Spitzende für die formschlüssige Verbindung von Armaturen und Formstücken mit ZAK®-Muffe, andererseits mit PE-Ende (SDR 11) aus PE 100 nach DIN 8074/EN 12201.

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
Abgang ( O )
Ausführung/
Abgang
L
B
D
H
Bezeichnung
 Medium Gewicht A-Text Merkliste
6180320320
   ZAK 34 PE 100 212 mm 51 mm 32 mm 52 mm max. 16 bar 0,50 kg
6180320500
   ZAK 46 PE 100 200 mm 58 mm 32 mm 64 mm max. 16 bar 0,60 kg
6180320510
   ZAK 46 PE 100 1032 mm 58 mm 32 mm 64 mm max. 16 bar 0,90 kg
6180400320
   ZAK 34 PE 100 212 mm 59 mm 40 mm 54 mm max. 16 bar 0,60 kg
6180400500
 1) ZAK 46 PE 100 202 mm 60 mm 40 mm 64 mm max. 16 bar 0,60 kg
6180400510
   ZAK 46 PE 100 1037 mm 60 mm 40 mm 64 mm max. 16 bar 1,10 kg
6180500500
   ZAK 46 PE 100 224 mm 70 mm 50 mm 70 mm max. 16 bar 0,90 kg
6180500510
   ZAK 46 PE 100 1043 mm 70 mm 50 mm 70 mm max. 16 bar 1,70 kg
6180630500
   ZAK 46 PE 100 232 mm 83 mm 63 mm 78 mm max. 16 bar 1,20 kg
6180630510
   ZAK 46 PE 100 1047 mm 83 mm 63 mm 78 mm max. 16 bar 2,40 kg
6180630700
   ZAK 69 PE 100 233 mm 85 mm 63 mm 91 mm max. 16 bar 1,50 kg
6180630710
   ZAK 69 PE 100 1053 mm 85 mm 63 mm 91 mm max. 16 bar 2,80 kg
Zur Merkliste
1)
Auch als Verpackungseinheit erhältlich.

Artikelnummern und Preise für Gas in Ausführung ZAK 34 und ZAK 46 auf Anfrage.
