- 1)
- Ausführung mit 2 Schalen
- 2)
- Ausführung mit 3 Schalen
601-00

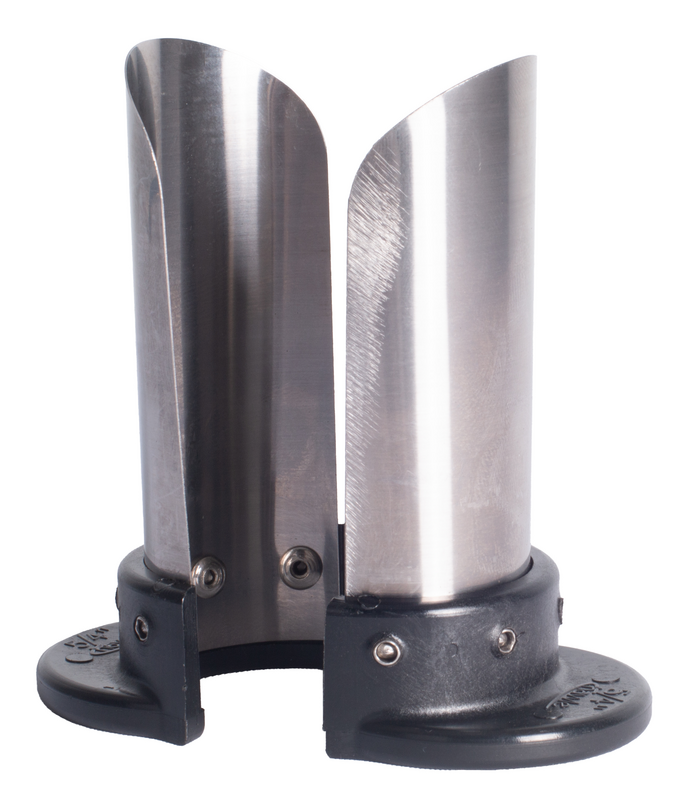

Abziehschalen
| Material: |
Griff: Aluminium Blech mit Griff vernietet |
|---|---|
| Medium | Trinkwasser / Abwasser |
Abziehschalen dienen zur Demontage von Kunststoffrohren in Steckfittings.
Demontagevorgang:
- Vor dem Einschieben der Abziehschalen Fitting oder Rohr in Montagerichtung entlasten
- Abziehschalen vollständig einschieben
- Kunsstoffrohr drehend herausziehen
Achtung: Bei erneuter Verwendung des Fittings ist der Klemmring und gegebenenfalls auch der O-Ring auszutauschen.
|
Best.-Nr.
|
*) |
DN |
d |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|
|
6010200000
|
1) | 16 | 20 mm | 0,02 kg | |||
|
6010250000
|
1) | 20 | 25 mm | 0,04 kg | |||
|
6010320000
|
1) | 25 | 32 mm | 0,05 kg | |||
|
6010400000
|
1) | 32 | 40 mm | 0,07 kg | |||
|
6010500000
|
1) | 40 | 50 mm | 0,10 kg | |||
|
6010630000
|
1) | 50 | 63 mm | 0,17 kg | |||
|
6010750000
|
2) | 65 | 75 mm | 0,26 kg | |||
|
6010900000
|
2) | 80 | 90 mm | 0,32 kg | |||
|
6011100000
|
2) | 100 | 110 mm | 0,40 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Werkzeuge & Adapter |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Steckfittings einteilig |
