Preise inkl. werkseitig montierter BAIO®-Lippen-Dichtung (BLD®) für Wasser
-
Bei Anschluss von PE- oder PVC-Rohren Mehrpreis für GKS-Dichtung beachten.
-
Artikelnummern und Preise für Gas auf Anfrage
-
Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
544-01

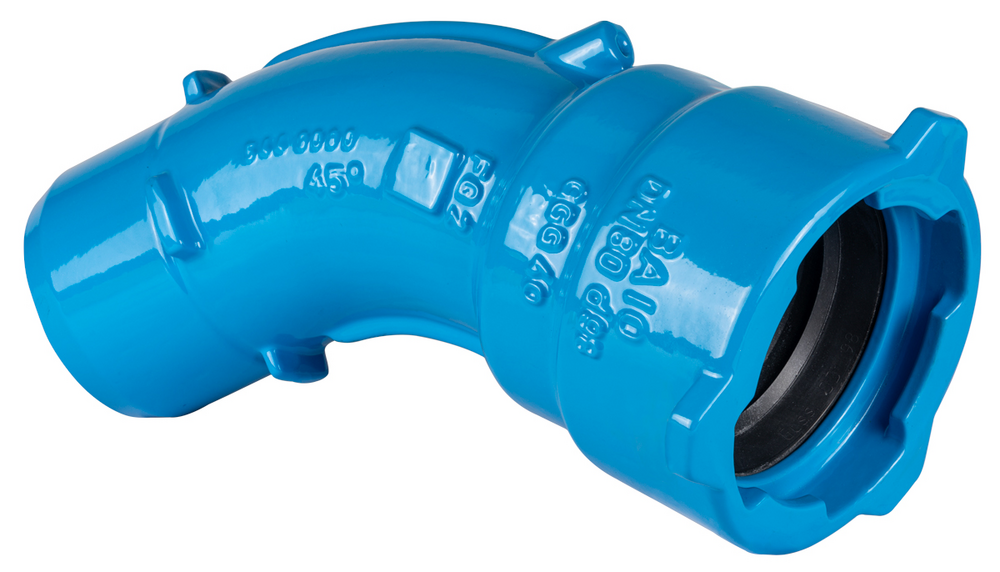

MSK-Stück 45° - System BAIO®
| Material: |
GJS-400, Hawle-Epoxy-Pulverbeschichtung Dichtung: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Gas: 16 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Gas / Abwasser |
Spitzend-Muffen-Bogen 45°, einerseits mit Spitzende für die formschlüssige Verbindung mit BAIO®-Muffen, andererseits mit BAIO®-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO®-Spitzenden und für den Anschluss von Guss,- Stahl-, PE- und PVC-Rohren.
Dichtungen für Medium Wasser:
Gussrohre: BLD®-Dichtung
PE-/PVC-Rohre: GKS-Dichtung
Dichtungen für Medium Gas:
gasbeständige Gussrohr-Dichtung bzw. gasbeständige GKS-Dichtung (PVC-Rohr, 5 bar) erforderlich
|
Best.-Nr.
|
DN |
max. Betriebsdruck |
L |
B |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|
|
5449080000
|
80 | 16 bar | 319 mm | 151 mm | 212 mm | 6,30 kg | |||
|
5449100000
|
100 | 16 bar | 365 mm | 172 mm | 250 mm | 9,30 kg | |||
|
5449125000
|
125 | 16 bar | 393 mm | 196 mm | 281 mm | 12,30 kg | |||
|
5449150000
|
150 | 16 bar | 428 mm | 212 mm | 315 mm | 15,20 kg | |||
|
5449200000
|
200 | 16 bar | 514 mm | 277 mm | 377 mm | 25,30 kg | |||
|
5449250000
|
250 | 16 bar | 622 mm | 328 mm | 473 mm | 43,80 kg | |||
|
5449300000
|
300 | 16 bar | 712 mm | 382 mm | 551 mm | 65,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Formstücke, Verbindungstechniken, Rohrkupplungen |
|
Technische Dokumente
|
|---|
| Leistungserklärung - BAIO® Formstücke |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - BAIO-Verlegeanleitung |
