536-00

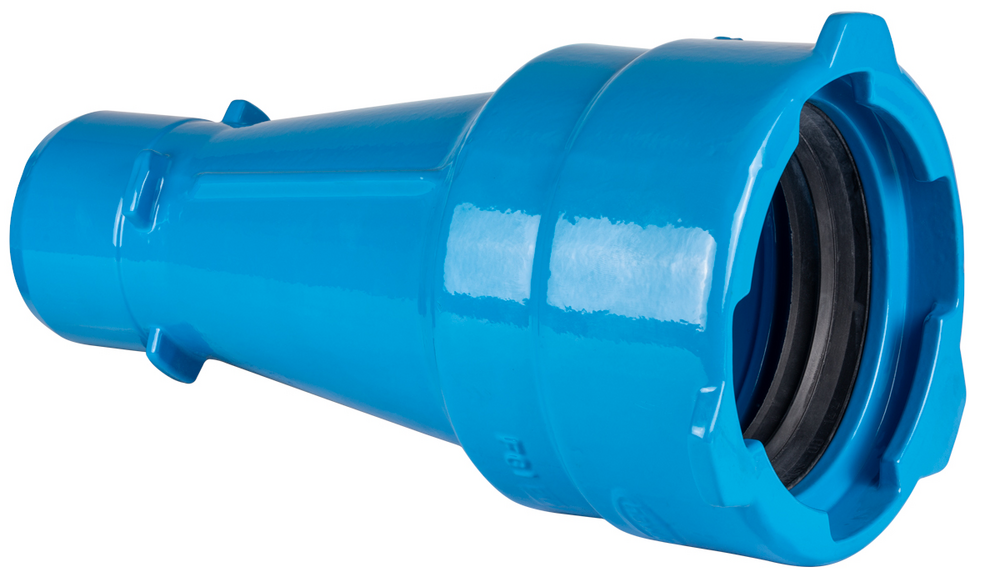

R-/RU-Stück (Reduzierstück) - System BAIO®

Das R-/RU-Stück dient zur einfachen Reduzierung bzw. Aufweitung von Rohrleitungen auf das BAIO®-System.

Einerseits mit BAIO®-Spitzende für die formschlüssige Verbindung mit BAIO®-Muffen, andererseits mit BAIO®-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO®-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren.

Dichtungen für Medium Wasser:
Gussrohre: BLD®-Dichtung
PE-/PVC-Rohre: GKS-Dichtung

Dichtungen für Medium Gas:
gasbeständige Gussrohr-Dichtung bzw. gasbeständige GKS-Dichtung (PVC-Rohr, 5 bar) erforderlich

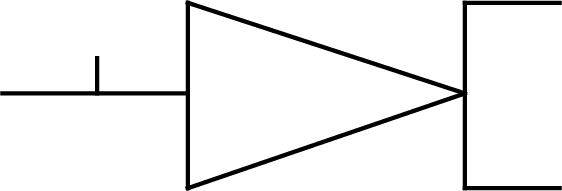

Erklärung:
R-Stück: Spitzende > Muffe
RU-Stück: Spitzende < Muffe
L1: Einbaulänge

Weiterlesen Reduzieren
Material: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Dichtung: EPDM gemäß KTW-BWGL für Wasser
Max. Betriebsdruck: Abwasser: 16 bar
Gas: 16 bar
Trinkwasser: 16 bar
Medium Trinkwasser / Gas / Abwasser

Das R-/RU-Stück dient zur einfachen Reduzierung bzw. Aufweitung von Rohrleitungen auf das BAIO®-System.

Einerseits mit BAIO®-Spitzende für die formschlüssige Verbindung mit BAIO®-Muffen, andererseits mit BAIO®-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO®-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren.

Dichtungen für Medium Wasser:
Gussrohre: BLD®-Dichtung
PE-/PVC-Rohre: GKS-Dichtung

Dichtungen für Medium Gas:
gasbeständige Gussrohr-Dichtung bzw. gasbeständige GKS-Dichtung (PVC-Rohr, 5 bar) erforderlich

Erklärung:
R-Stück: Spitzende > Muffe
RU-Stück: Spitzende < Muffe
L1: Einbaulänge

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.

DN1
DN2
max.
Betriebsdruck
L
L1
B
B1
E
H
H1
R/RU
 Medium Gewicht A-Text Merkliste
5360801250
 80 125 16 bar 360 mm 275 mm 115 mm 196 mm 115 mm 115 mm 200 mm RU 10,15 kg
5361000800
 100 80 16 bar 310 mm 210 mm 133 mm 151 mm 105 mm 133 mm 153 mm R 7,60 kg
5361001250
 100 125 16 bar 325 mm 220 mm 133 mm 196 mm 115 mm 133 mm 200 mm RU 10,30 kg
5361001500
 100 150 16 bar 395 mm 290 mm 133 mm 212 mm 115 mm 133 mm 212 mm RU 12,90 kg
5361250800
 125 80 16 bar 370 mm 260 mm 164 mm 151 mm 105 mm 164 mm 153 mm R 9,35 kg
5361251000
 125 100 16 bar 340 mm 230 mm 164 mm 172 mm 105 mm 164 mm 174 mm R 10,00 kg
5361500800
 150 80 16 bar 420 mm 305 mm 191 mm 151 mm 105 mm 191 mm 153 mm R 11,70 kg
5361501000
 150 100 16 bar 395 mm 280 mm 191 mm 172 mm 105 mm 191 mm 174 mm R 12,90 kg
5361501250
 150 125 16 bar 346 mm 230 mm 191 mm 196 mm 115 mm 191 mm 200 mm R 13,50 kg
5362001000
 200 100 16 bar 500 mm 385 mm 244 mm 172 mm 105 mm 244 mm 174 mm R 18,50 kg
5362001250
 200 125 16 bar 452 mm 336 mm 244 mm 196 mm 105 mm 244 mm 200 mm R 20,40 kg
5362001500
 200 150 16 bar 410 mm 295 mm 244 mm 212 mm 115 mm 244 mm 212 mm R 18,20 kg
5362002500
 200 250 16 bar 460 mm 334 mm 244 mm 326 mm 165 mm 244 mm 326 mm RU 33,50 kg
5362501500
 250 150 16 bar 432 mm 233 mm 298 mm 212 mm 115 mm 298 mm 212 mm R 24,60 kg
5362502000
 250 200 16 bar 476 mm 312 mm 298 mm 272 mm 125 mm 298 mm 272 mm R 30,50 kg
5363001000
 300 100 16 bar 449 mm 250 mm 351 mm 172 mm 105 mm 351 mm 174 mm R 29,00 kg
5363001500
 300 150 16 bar 480 mm 275 mm 351 mm 212 mm 115 mm 351 mm 212 mm R 34,00 kg
5363002000
 300 200 16 bar 624 mm 447 mm 351 mm 272 mm 125 mm 351 mm 272 mm R 45,00 kg
5363002500
 300 250 16 bar 526 mm 349 mm 351 mm 326 mm 165 mm 351 mm 326 mm R 45,00 kg
Zur Merkliste

Preise inkl. werkseitig montierter BAIO®-Lippen-Dichtung (BLD®) für Wasser

Bei Anschluss von PE- oder PVC-Rohren Mehrpreis für GKS-Dichtung beachten.

Artikelnummern und Preise für Gas auf Anfrage

Bei Anschluss von PE-Rohren ist eine Stützhülse zu verwenden.
