- 1)
- Preise inkl. werkseitig montierter BAIO®-Lippen-Dichtung (BLD®) für Wasser
- 2)
- Mehrpreis für GKS-Dichtung beachten
- 3)
- Preise inkl. werkseitig montierter GKS-Dichtung für Wasser
532-00

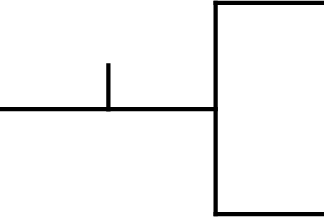

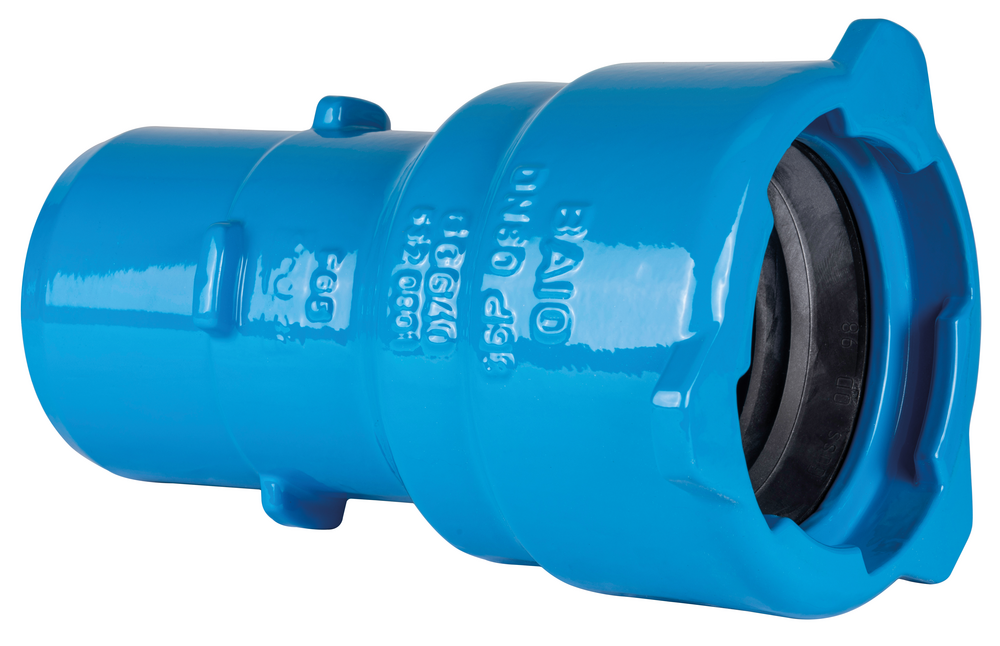

SM-Stück (Spitzend-Muffen-Stück) - System BAIO®
| Material: |
GJS-400, Hawle-Epoxy-Pulverbeschichtung Dichtung: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Gas: 16 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Gas / Abwasser |
Spitzend-Muffen-Stück, einerseits mit BAIO®-Spitzende für die formschlüssige Verbindung mit BAIO®-Muffen, andererseits mit BAIO®-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO®-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren.
Der Anschluss von PE-Rohren DN 100/d 125 in BAIO®-Muffen DN 100 bzw. PE-Rohren DN 150/d 180 in BAIO®-Muffen DN 150 ist in Verbindung mit speziellen SM-Stücken (siehe Tabelle) möglich. In diesen SM-Stücken ist die GKS-Dichtung bereits werkseitig montiert. (spezielles SM-Stück: Muffe ist nur für Rohre, nicht für BAIO-Spitzende geeignet)
Bei Verwendung als Verlängerungsstück für Hydranten oder Be- und Entlüftungsgarnituren ist eine Schmutz- und Verdrehsicherung (Best.-Nr. 490-05) erforderlich.
Dichtungen für Medium Wasser:
Gussrohre: BLD®-Dichtung
PE-/PVC-Rohre: GKS-Dichtung
Dichtungen für Medium Gas:
gasbeständige Gussrohr-Dichtung bzw. gasbeständige GKS-Dichtung (PVC-Rohr, 5 bar) erforderlich
|
Best.-Nr.
|
*) |
DN1 |
DN2 |
max. Betriebsdruck |
L |
L1 |
B |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
5320801500
|
1) 2) | 80 | 80 | 16 bar | 230 mm | 150 mm | 151 mm | 153 mm | 5,30 kg | |||
|
5320802000
|
1) 2) | 80 | 80 | 16 bar | 280 mm | 200 mm | 151 mm | 153 mm | 6,40 kg | |||
|
5320803000
|
1) 2) | 80 | 80 | 16 bar | 380 mm | 300 mm | 151 mm | 153 mm | 7,80 kg | |||
|
5320807680
|
1) 2) | 80 | 80 | 16 bar | 850 mm | 770 mm | 151 mm | 153 mm | 17,50 kg | |||
|
5321004650
|
1) 2) | 100 | 100 | 16 bar | 465 mm | 360 mm | 172 mm | 174 mm | 10,30 kg | |||
|
5321012900
|
3) | 100 | 100 (d 125) | 16 bar | 290 mm | 195 mm | 179 mm | 181 mm | 8,40 kg | |||
|
5321254800
|
1) 2) | 125 | 125 | 16 bar | 480 mm | 380 mm | 196 mm | 201 mm | 13,80 kg | |||
|
5321500180
|
3) | 150 | 150 (d 180) | 16 bar | 300 mm | 190 mm | 249 mm | 223 mm | 10,70 kg | |||
|
5321504800
|
1) 2) | 150 | 150 | 16 bar | 480 mm | 370 mm | 239 mm | 212 mm | 16,60 kg | |||
|
5322005100
|
1) 2) | 200 | 200 | 16 bar | 510 mm | 395 mm | 302 mm | 272 mm | 27,00 kg |
-
Artikelnummern und Preise für Gas auf Anfrage
-
Bei Anschluss von PE- oder PVC-Rohren Mehrpreis für GKS-Dichtung beachten.
-
Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
|
