Preise inkl. GKS-Dichtung für Wasser
-
Schraubmuffe: für den Anschluss von Guss-Rohren.
-
BAIO-Muffe: für den Anschluss von PE- oder PVC-Rohren.
-
Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
530-02

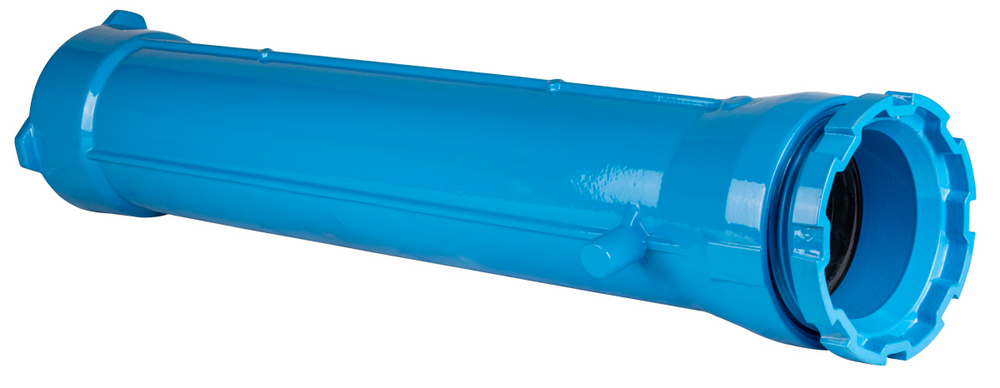

Übergangsstück mit Schraubmuffe - System BAIO®
| Material: |
Gehäuse/Schraubring: GJS-400, Hawle-Epoxy-Pulverbeschichtung Dichtung: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Abwasser |
Für den Übergang von Gussrohen auf PE- bzw. PVC-Rohre
Einerseits mit BAIO®-Doppelfunktionsmuffe (inkl. GKS-Dichtung) für den Anschluss von PE- bzw. PVC-Rohren, andererseits mit Überschubbereich und Schraubmuffe nach DIN 28601 für den Anschluss von Gussrohren nach DIN EN 545.
Dichtungen für Medium Wasser:
PE-/PVC-Rohre: GKS-Dichtung
Guss-Rohr: SMU-Dichtring
|
Best.-Nr.
|
DN |
L |
B |
D |
H |
S |
T |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
5309080000
|
80 | 814 mm | 152 mm | 98 mm | 200 mm | 575 mm | 80 mm | 22,30 kg | |||
|
5309100000
|
100 | 814 mm | 172 mm | 118 mm | 222 mm | 571 mm | 90 mm | 24,00 kg | |||
|
5309150000
|
150 | 842 mm | 212 mm | 170 mm | 275 mm | 603 mm | 95 mm | 34,50 kg | |||
|
5309200000
|
200 | 738 mm | 287 mm | 222 mm | 324 mm | 450 mm | 95 mm | 48,20 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Formstücke, Verbindungstechniken, Rohrkupplungen |
|
Technische Dokumente
|
|---|
| Leistungserklärung - BAIO® Formstücke |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - BAIO-Verlegeanleitung |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 528-00 | Zugsicherung Hawle-Stop für Guss-, PE- und PVC-Rohre - System BAIO® |
| 528-01 | Zugsicherung BAIO®-E-Stop für PE-Rohre |
| 529-04 | Muffen-Schmutzdichtung - System BAIO® |
| 580-00 | Zugsicherung für Schraubmuffenverbindung |
| 590-00 | Stützhülse aus nichtrostendem Stahl für PE-Rohre |
