525-00

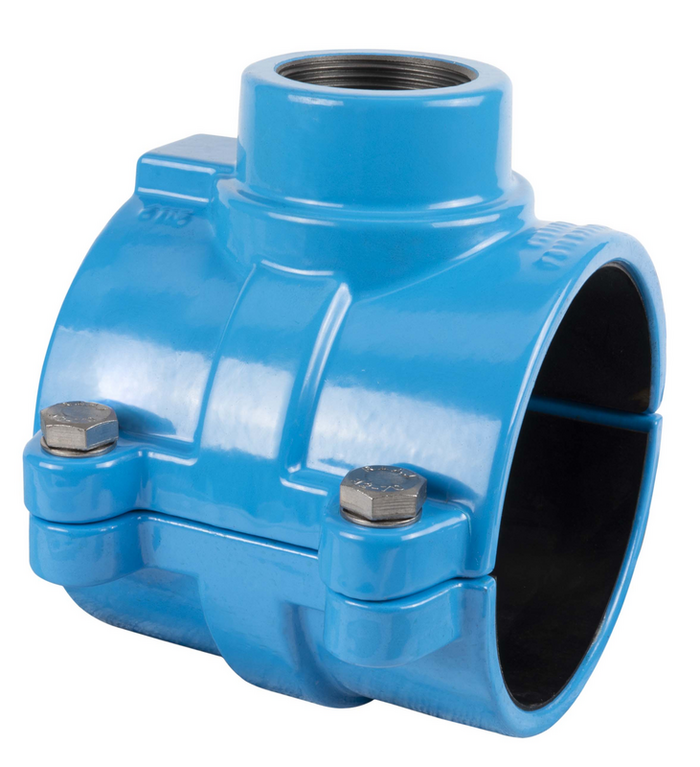

HAKU-Anbohrbrücke mit Innengewinde-Abgang

HAKU-Anbohrbrücken mit Innengewinde-Abgang sind für die Montage auf PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (DIN EN ISO 1452-2) zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Außendurchmesser kalibriert. Eine unzulässige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschläge verhindert.

Der Innengewinde-Abgang nach DIN ISO 228-1 dient in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen.

In Kombination mit der Anbohrsperre (Best.-Nr. 372-00) und einem Anbohrgerät (z.B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ist eine problemlose Anbohrung der Hauptleitung auch im Betriebszustand möglich.

Weiterlesen Reduzieren
Material: Gehäuse d 32 - d 50: GJL-250
Gehäuse d 63 - d 315: GJS-400

Korrosionsschutz: Hawle-Epoxy-Pulverbeschichtung

Dichtungen: EPDM gemäß KTW-BWGL für Wasser
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser

HAKU-Anbohrbrücken mit Innengewinde-Abgang sind für die Montage auf PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (DIN EN ISO 1452-2) zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Außendurchmesser kalibriert. Eine unzulässige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschläge verhindert.

Der Innengewinde-Abgang nach DIN ISO 228-1 dient in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen.

In Kombination mit der Anbohrsperre (Best.-Nr. 372-00) und einem Anbohrgerät (z.B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ist eine problemlose Anbohrung der Hauptleitung auch im Betriebszustand möglich.

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.

Abgang ( O )
d
max.
Bohrung
L
B
H1
 Medium Gewicht A-Text 3D Merkliste
5250403200
 IG 1" 40 mm 27 mm 70 mm 100 mm 40 mm 0,90 kg
5250503200
 IG 1" 50 mm 27 mm 80 mm 110 mm 55 mm 1,20 kg
5250633200
 IG 1" 63 mm 27 mm 100 mm 125 mm 55 mm 1,90 kg
5250634000
 IG 1 1/4" 63 mm 33 mm 100 mm 125 mm 60 mm 1,90 kg
5250635000
 IG 1 1/2" 63 mm 40 mm 100 mm 125 mm 60 mm 1,90 kg
5250636300
 IG 2" 63 mm 34 mm 100 mm 125 mm 70 mm 2,10 kg
5250753200
 IG 1" 75 mm 27 mm 110 mm 135 mm 65 mm 2,00 kg
5250754000
 IG 1 1/4" 75 mm 33 mm 110 mm 135 mm 70 mm 2,10 kg
5250755000
 IG 1 1/2" 75 mm 40 mm 110 mm 135 mm 70 mm 2,10 kg
5250756300
 IG 2" 75 mm 50 mm 110 mm 135 mm 75 mm 2,30 kg
5250903200
 IG 1" 90 mm 27 mm 120 mm 150 mm 70 mm 2,40 kg
5250904000
 IG 1 1/4" 90 mm 33 mm 120 mm 150 mm 75 mm 2,50 kg
5250905000
 IG 1 1/2" 90 mm 40 mm 120 mm 150 mm 80 mm 3,00 kg
5250906300
 IG 2" 90 mm 50 mm 120 mm 150 mm 80 mm 3,20 kg
5251103200
 IG 1" 110 mm 27 mm 120 mm 170 mm 80 mm 3,00 kg
5251104000
 IG 1 1/4" 110 mm 33 mm 120 mm 170 mm 85 mm 3,10 kg
5251105000
 IG 1 1/2" 110 mm 40 mm 120 mm 170 mm 85 mm 3,30 kg
5251106300
 IG 2" 110 mm 50 mm 120 mm 170 mm 90 mm 3,60 kg
5251253200
 IG 1" 125 mm 27 mm 120 mm 190 mm 85 mm 3,60 kg
5251254000
 IG 1 1/4" 125 mm 33 mm 120 mm 190 mm 95 mm 3,60 kg
5251255000
 IG 1 1/2" 125 mm 40 mm 120 mm 190 mm 95 mm 3,80 kg
5251256300
 IG 2" 125 mm 50 mm 120 mm 190 mm 100 mm 3,80 kg
5251403200
 IG 1" 140 mm 27 mm 120 mm 210 mm 95 mm 4,40 kg
5251404000
 IG 1 1/4" 140 mm 33 mm 120 mm 210 mm 100 mm 4,50 kg
5251405000
 IG 1 1/2" 140 mm 40 mm 120 mm 210 mm 110 mm 4,80 kg
5251406300
 IG 2" 140 mm 50 mm 120 mm 210 mm 110 mm 4,80 kg
5251603200
 IG 1" 160 mm 27 mm 120 mm 230 mm 105 mm 5,40 kg
5251604000
 IG 1 1/4" 160 mm 33 mm 120 mm 230 mm 110 mm 5,40 kg
5251605000
 IG 1 1/2" 160 mm 40 mm 120 mm 230 mm 120 mm 5,50 kg
5251606300
 IG 2" 160 mm 50 mm 120 mm 230 mm 120 mm 5,00 kg
5251803200
 IG 1" 180 mm 27 mm 120 mm 260 mm 125 mm 7,70 kg
5251804000
 IG 1 1/4" 180 mm 33 mm 120 mm 260 mm 125 mm 8,00 kg
5251805000
 IG 1 1/2" 180 mm 40 mm 120 mm 260 mm 125 mm 8,00 kg
5251806300
 IG 2" 180 mm 50 mm 120 mm 260 mm 125 mm 8,20 kg
5252003200
 IG 1" 200 mm 27 mm 120 mm 280 mm 130 mm 9,10 kg
5252004000
 IG 1 1/4" 200 mm 33 mm 120 mm 280 mm 130 mm 9,30 kg
5252005000
 IG 1 1/2" 200 mm 40 mm 120 mm 280 mm 135 mm 9,30 kg
5252006300
 IG 2" 200 mm 50 mm 120 mm 280 mm 135 mm 9,50 kg
5252253200
 IG 1" 225 mm 27 mm 120 mm 310 mm 145 mm 9,40 kg
5252254000
 IG 1 1/4" 225 mm 33 mm 120 mm 310 mm 145 mm 9,40 kg
5252255000
 IG 1 1/2" 225 mm 40 mm 120 mm 310 mm 150 mm 9,50 kg
5252256300
 IG 2" 225 mm 50 mm 120 mm 310 mm 150 mm 9,50 kg
5252503200
 IG 1" 250 mm 25 mm 180 mm 347 mm 156 mm 11,00 kg
5252504000
 IG 1 1/4" 250 mm 31 mm 180 mm 347 mm 156 mm 11,30 kg
5252505000
 IG 1 1/2" 250 mm 40 mm 180 mm 347 mm 163 mm 11,50 kg
5252506300
 IG 2" 250 mm 50 mm 180 mm 347 mm 163 mm 12,00 kg
5252806300
 IG 2" 280 mm 50 mm 180 mm 377 mm 175 mm 13,20 kg
5253156300
 IG 2" 315 mm 50 mm 180 mm 408 mm 195 mm 15,50 kg
Zur Merkliste
Best.-Nr.
Produktbezeichnung
372-00 Anbohrsperre mit Gewinde-Abgang
830-00 Anbohrgerät "Hawlomat"
