494-00

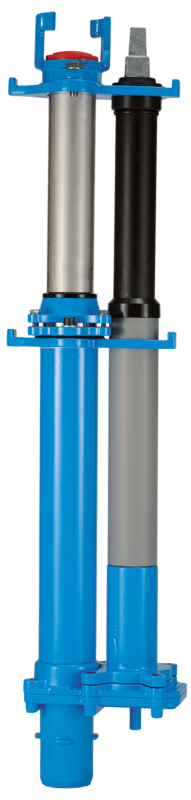

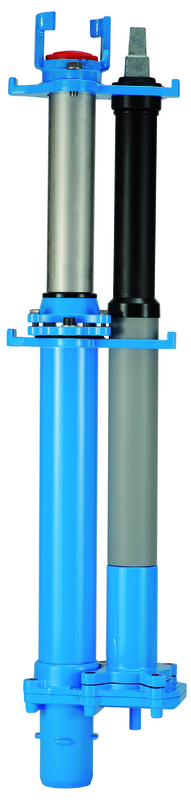

Freistrom-Unterflurhydrant "höhenverstellbar"

Der höhenverstellbare Freistrom-Unterflurhydrant hat ein teleskopisches Mediumrohr aus nichtrostendem Stahl und eine teleskopische Betätigungseinheit. Dadurch kann der Unterflurhydrant auch im eingebauten Zustand an das Niveau der Straße bzw. des umliegenden Geländes angepasst werden. Je nach Ausführung liegt die mögliche Verstellbarkeit zwischen 300 bis 550 mm. Die Arretierung des Mediumrohres wird über einen Klemmmechanismus hergestellt. Das teleskopische Betätigungsrohr wird dabei sicher über die Kupplungsplatte gehalten.

Analog zur Standardausführung des Freistrom-Unterflurhydranten erfolgt die Absperrung über eine Steckscheibe aus nichtrostendem Stahl.

Q = 153 m³/h bei 1 bar Druckdifferenz
min. Querschnitt: 70 mm
Abgang: BAIO®, Flansch oder PE
Öffnen/Schließen: 15 Umdrehungen
Entleerung: gemäß DIN EN 1074-6

Weiterlesen Reduzieren
Material: Gussbauteile: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Mediumrohr: nichtrostender Stahl, Hawle-Epoxy-Pulverbeschichtung
Spindel/Steckscheibe/Steckscheibenantrieb: nichtrostender Stahl
Schutzrohr: PP (Polypropylen)
Dichtungen: EPDM gemäß KTW-BWGL für Wasser
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser

Der höhenverstellbare Freistrom-Unterflurhydrant hat ein teleskopisches Mediumrohr aus nichtrostendem Stahl und eine teleskopische Betätigungseinheit. Dadurch kann der Unterflurhydrant auch im eingebauten Zustand an das Niveau der Straße bzw. des umliegenden Geländes angepasst werden. Je nach Ausführung liegt die mögliche Verstellbarkeit zwischen 300 bis 550 mm. Die Arretierung des Mediumrohres wird über einen Klemmmechanismus hergestellt. Das teleskopische Betätigungsrohr wird dabei sicher über die Kupplungsplatte gehalten.

Analog zur Standardausführung des Freistrom-Unterflurhydranten erfolgt die Absperrung über eine Steckscheibe aus nichtrostendem Stahl.

Q = 153 m³/h bei 1 bar Druckdifferenz
min. Querschnitt: 70 mm
Abgang: BAIO®, Flansch oder PE
Öffnen/Schließen: 15 Umdrehungen
Entleerung: gemäß DIN EN 1074-6

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Sensorschleuse für UFH
Best.-Nr.
*)
DN
RD
Anschluss
A
B
B1
D
Verlängerung
 Medium Gewicht A-Text Merkliste
4940801001
 2) 80 1,00 - 1,30 Spitzende 805 mm 280 mm 305 mm 190 mm 300 mm 38,00 kg
4940801251
 2) 80 1,25 - 1,55 Spitzende 1065 mm 280 mm 305 mm 190 mm 300 mm 43,00 kg
4940801301
 2) 80 1,30 - 1,65 Spitzende 1075 mm 280 mm 305 mm 190 mm 350 mm 43,00 kg
4940801501
 2) 80 1,50 - 2,05 Spitzende 1315 mm 280 mm 305 mm 190 mm 550 mm 48,00 kg
4940802001
 2) 80 2,00 - 2,55 Spitzende 1815 mm 280 mm 305 mm 190 mm 550 mm 72,00 kg
4940811001
 1) 80 1,00 - 1,30 Flansch 740 mm 280 mm 305 mm 190 mm 300 mm 40,00 kg
4940811251
 1) 80 1,25 - 1,55 Flansch 990 mm 280 mm 305 mm 190 mm 300 mm 52,00 kg
4940811301
 1) 80 1,30 - 1,65 Flansch 1040 mm 280 mm 305 mm 190 mm 350 mm 43,00 kg
4940811501
 1) 80 1,50 - 2,05 Flansch 1240 mm 280 mm 305 mm 190 mm 550 mm 58,00 kg
4940812001
 1) 80 2,00 - 2,55 Flansch 1740 mm 280 mm 305 mm 190 mm 550 mm 75,00 kg
Zur Merkliste
1)
mit Flanschanschluss DN 100 auf Anfrage
2)
Bei Ausführung mit BAIO-Spitzende ist eine Schmutz- und Verdrehsicherung (Best.-Nr. 490.080.0800) zu verwenden.

Sonderlängen auf Anfrage

Alternativ: Ausführung mit Steck-Deckel (werkseitige Montage) Best.-Nr.: 490.080.0520

Umfahrset/Sollbruchstelle (Best.-Nr. 490.080.0580)

Mehrpreis Saugentleerung (Best.-Nr.: 491.080.0505) bei Einbau im Grundwasserbereich
