482-00

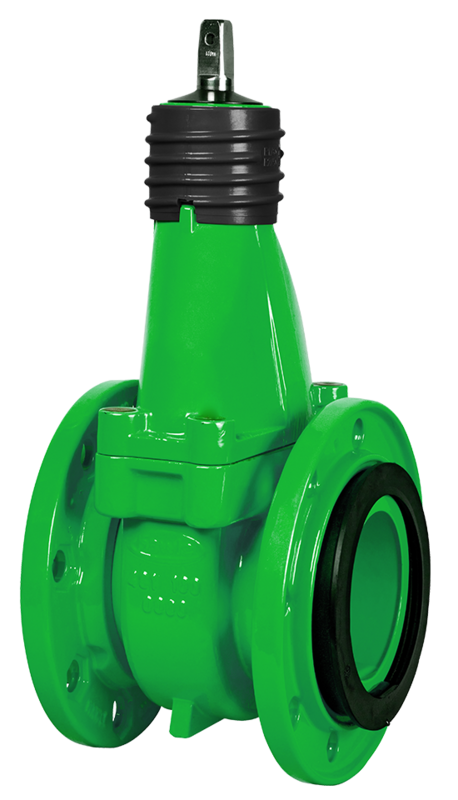

Abwasserschieber mit Steckscheibe und Losflanschen, Baulänge Grundreihe 14 nach DIN EN 558-1

Der Hawle-Tausch-Schieber für Abwasser mit dem zugfesten Losflansch-System, eignet sich im Erd- und Anlageneinbau neben der Verwendung für Neubaumaßnahmen vor allem für den Austausch bestehender Armaturen. Die Flachdichtungen sind bereits in den Konus-Dichtungen enthalten. Somit entfällt das Aufkeilen zwischen den Flanschen. Die Losflansche sind in Schieberlängsrichtung beweglich und bis zu 360° drehbar.

Zuverlässige und dichte Absperrfunktion durch Steckscheibe aus hartgewalztem, nichtrostendem Stahl und O-Ring-Dichtungspaket. Das Dichtungspaket verhindert das Anbacken von Feststoffen an die Spindel und ermöglicht im Sanierungsfall den Austausch des Schieberoberteils, ohne dass die Druckleitung außer Betrieb genommen werden muss.

Neben der eigentlichen Aufgabe als Absperrarmatur, dient der Tausch-Schieber über das integrierte Losflansch-System zudem als Ausbaustück (kein zusätzliches Ausbaustück erforderlich).

Die Betätigung kann über Handrad, Einbaugarnitur oder motorisierte Drehantriebe (ab DN 80, auf Anfrage) erfolgen.

Flanschanschlussmaße: gemäß EN 1092-2

Baulänge:
Grundreihe 14 nach DIN EN 558-1

Weiterlesen Reduzieren
Material: Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel, Steckscheibe: nichtrostender Stahl
O-Ring-Dichtungspaket: POM/NBR
Max. Betriebsdruck: Abwasser: 10 bar
Medium Abwasser

Der Hawle-Tausch-Schieber für Abwasser mit dem zugfesten Losflansch-System, eignet sich im Erd- und Anlageneinbau neben der Verwendung für Neubaumaßnahmen vor allem für den Austausch bestehender Armaturen. Die Flachdichtungen sind bereits in den Konus-Dichtungen enthalten. Somit entfällt das Aufkeilen zwischen den Flanschen. Die Losflansche sind in Schieberlängsrichtung beweglich und bis zu 360° drehbar.

Zuverlässige und dichte Absperrfunktion durch Steckscheibe aus hartgewalztem, nichtrostendem Stahl und O-Ring-Dichtungspaket. Das Dichtungspaket verhindert das Anbacken von Feststoffen an die Spindel und ermöglicht im Sanierungsfall den Austausch des Schieberoberteils, ohne dass die Druckleitung außer Betrieb genommen werden muss.

Neben der eigentlichen Aufgabe als Absperrarmatur, dient der Tausch-Schieber über das integrierte Losflansch-System zudem als Ausbaustück (kein zusätzliches Ausbaustück erforderlich).

Die Betätigung kann über Handrad, Einbaugarnitur oder motorisierte Drehantriebe (ab DN 80, auf Anfrage) erfolgen.

Flanschanschlussmaße: gemäß EN 1092-2

Baulänge:
Grundreihe 14 nach DIN EN 558-1

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Definition Abwasser
Best.-Nr.
*)
DN
PN
d min.
L
H
Spindel-
vierkant
 Medium Gewicht A-Text 3D Merkliste
4820800020
 1) 80 10 76 mm 180 mm 295 mm 14,3 mm 14,00 kg
4821000020
   100 10 96 mm 190 mm 320 mm 14,3 mm 17,00 kg
4821250020
   125 10 121 mm 200 mm 424 mm 17,3 mm 27,00 kg
4821500020
   150 10 145 mm 210 mm 410 mm 17,3 mm 32,00 kg
4822000020
   200 10 172 mm 230 mm 532 mm 19,3 mm 45,90 kg
4822500020
   250 10 247 mm 250 mm 832 mm 27,3 mm 150,00 kg
4823000020
   300 10 297 mm 270 mm 807 mm 27,3 mm 178,00 kg
Zur Merkliste
1)
Besonderer Vorteil bei 4-Loch Flanschen (alte Norm): Losflansch ist drehbar.

Achtung:
- für DN 80 und DN 100 Einbaugarnitur und Handrad DN 50 verwenden.
- für DN 125 und DN 150 Einbaugarnitur und Handrad DN 65/80 verwenden.
- für DN 200 Einbaugarnitur und Handrad DN 125/150 verwenden.
- für DN 250 Einbaugarnitur DN 250 und Handrad DN 250-350 verwenden.
- für DN 300 Einbaugarnitur DN 300 und Handrad DN 250-350 verwenden.

Losflansche mit Sonderbohrung auf Anfrage
