480-01

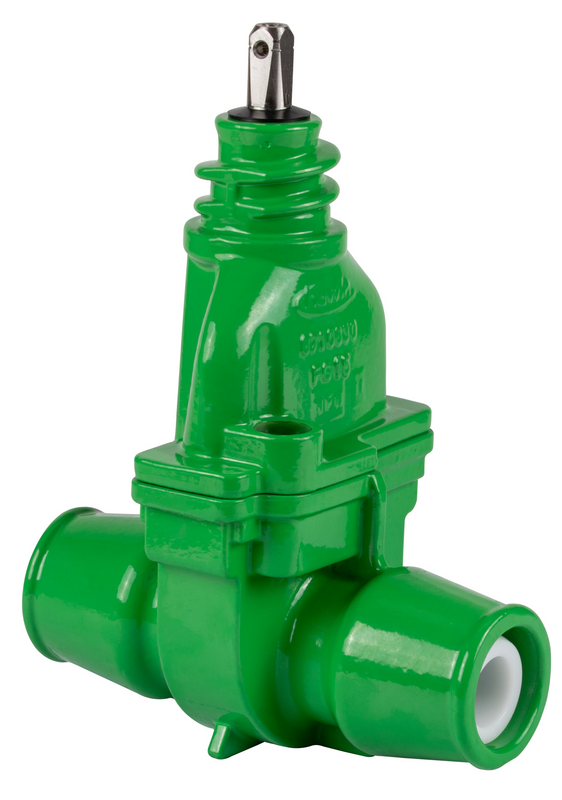

Abwasser-Hausanschluss-Schieber mit Steckfitting

Abwasser-Hausanschluss-Schieber mit beidseitig zugfestem Steckfitting für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PE-X (DIN 16893). Mit Korundklemmring Best.-Nr. 695-00 auch für PVC-Rohre erhältlich.

Zuverlässige und dichte Absperrfunktion durch Steckscheibe aus hartgewalztem, nichtrostendem Stahl und O-Ring-Dichtungspaket. Dichtsystem verhindert das Anbacken von Feststoffen an die Spindel und gibt die Möglichkeit das Schieberoberteil auszutauschen, ohne dass die Druckleitung außer Betrieb genommen werden muss.

Für den erdverlegten Rohrleitungsbau und in Anlagen der Verteilung in der Abwasserentsorgung. Keine Anwendung in der Installation.

Weiterlesen Reduzieren
Material: Gehäuse und Oberteil: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel, Steckscheibe: nichtrostender Stahl
Dichtungen: NBR
Stützhülsen: POM
Max. Betriebsdruck: Abwasser: 10 bar
Medium Abwasser

Abwasser-Hausanschluss-Schieber mit beidseitig zugfestem Steckfitting für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PE-X (DIN 16893). Mit Korundklemmring Best.-Nr. 695-00 auch für PVC-Rohre erhältlich.

Zuverlässige und dichte Absperrfunktion durch Steckscheibe aus hartgewalztem, nichtrostendem Stahl und O-Ring-Dichtungspaket. Dichtsystem verhindert das Anbacken von Feststoffen an die Spindel und gibt die Möglichkeit das Schieberoberteil auszutauschen, ohne dass die Druckleitung außer Betrieb genommen werden muss.

Für den erdverlegten Rohrleitungsbau und in Anlagen der Verteilung in der Abwasserentsorgung. Keine Anwendung in der Installation.

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Definition Abwasser
Best.-Nr.
*)
d
Bezeichnung
d min.
L
L1
H
Spindel-
vierkant
 Medium Gewicht A-Text 3D Merkliste
4800400020
 1) 40 mm   30 mm 190 mm 76 mm 217 mm 12,3 mm 4,35 kg
4800500020
 1) 50 mm   40 mm 226 mm 91 mm 202 mm 12,3 mm 4,90 kg
4800630020
 1) 63 mm   56 mm 240 mm 103 mm 202 mm 12,3 mm 5,10 kg
8700000000
     Mehrpreis für Spindelbohrung           0,00 kg
Zur Merkliste
1)
Die Lieferung erfolgt mit zwei beigelegten Stützhülsen (POM).

Artikelnummern und Preise bei Verwendung von PVC-Rohren auf Anfrage.

Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.

Für die Auswahl der passenden Einbaugarnitur bzw. des passenden Handrads, ist das Maß des Spindelvierkants zu beachten.
