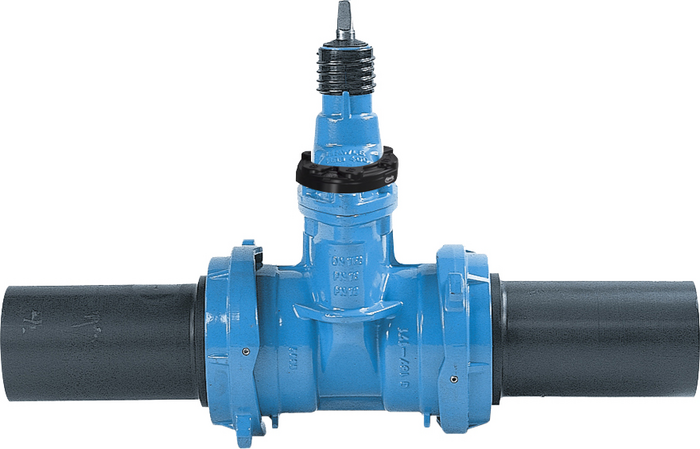

PE-Einschweiß-Schieber "E2" und "E3" Typ D
| Material: |
Gehäuse/Spannring: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keilmutter: Messing Keil: GJS-400, innen und aussen EPDM gemäß KTW-BWGL für Wasser Dichtungen: EPDM gemäß KTW-BWGL für Wasser PE-Stutzen: PE 100 inkl. Stützhülse aus nichtrostendem Stahl E3-Kantenschutz: PE |
|---|---|
| Max. Betriebsdruck: | Siehe Tabelle |
| Medium | Trinkwasser |
Absperrschieber mit beidseitigen PE-Einschweißenden zum Einschweißen in PE-Leitungen im Heizwendel- oder Spiegelschweißverfahren.
Die Betätigung kann über Handrad, Einbaugarnitur oder motorisierte Drehantriebe (auf Anfrage) erfolgen.
Hawle E3-Trinkwasserschieber sind geeignet für handelsübliche Wärmeträgerflüssigkeiten mit Frostschutzzusätzen und in der Regel Korrosionsinhibitoren.
|
Best.-Nr.
|
DN |
max. Betriebsdruck |
d |
Ausführung/ Abgang |
L |
L1 |
B |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4530901003
|
80 | 16 bar | 90 mm | Typ E3 | 660 mm | 150 mm | 8,2 mm | 315 mm | 26,30 kg | |||
|
4531101003
|
100 | 16 bar | 110 mm | Typ E3 | 710 mm | 170 mm | 10 mm | 345 mm | 30,00 kg | |||
|
4531251003
|
100 | 16 bar | 125 mm | Typ E3 | 740 mm | 185 mm | 11,4 mm | 345 mm | 32,00 kg | |||
|
4531401003
|
125 | 16 bar | 140 mm | Typ E3 | 835 mm | 205 mm | 12,7 mm | 420 mm | 51,70 kg | |||
|
4531601003
|
150 | 16 bar | 160 mm | Typ E3 | 1030 mm | 205 mm | 14,6 mm | 435 mm | 55,00 kg | |||
|
4531801003
|
150 | 16 bar | 180 mm | Typ E3 | 1050 mm | 230 mm | 16,4 mm | 435 mm | 53,00 kg | |||
|
4532001003
|
200 | 16 bar | 200 mm | Typ E3 | 1125 mm | 245 mm | 18,2 mm | 540 mm | 89,00 kg | |||
|
4532251003
|
200 | 16 bar | 225 mm | Typ E3 | 1155 mm | 260 mm | 20,5 mm | 540 mm | 91,00 kg |
|
