452-00

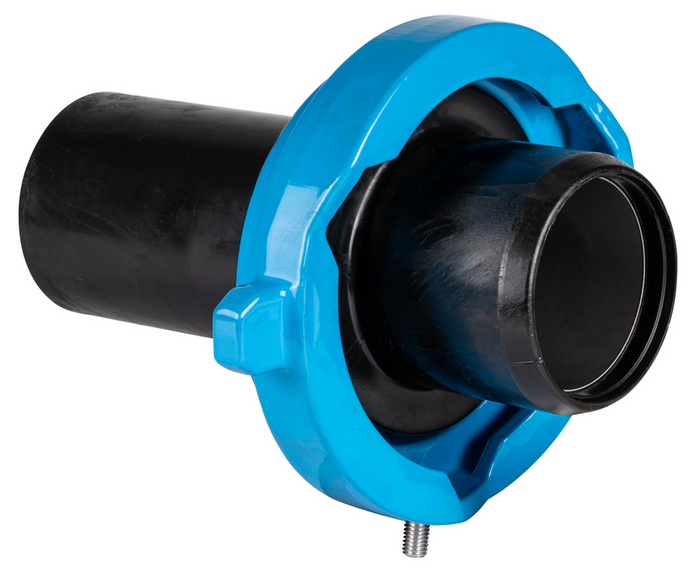

PE-Einschweißende inkl. Spannring - System BAIO®

Das PE-Einschweißende mit integrierter Stützhülse und Spannring dient als Übergang von BAIO®-Muffen auf PE-Rohre nach DIN 8074 für Rohrwanddicken SDR 11 oder SDR 17 (siehe Tabelle) mittels Schweißtechnik.

Achtung: PE-Einsteckende mit Gussrohr-Aussendurchmesser, passend für BAIO®-Muffe mit Gussrohr-Dichtung

Weiterlesen Reduzieren
Material: Spannring: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Rohr: PE-Rohr PE 100 inkl. Stützhülse aus nichtrostendem Stahl
Max. Betriebsdruck: Abwasser SDR 11: 16 bar
Abwasser SDR 17: 10 bar
Gas SDR 11: 10 bar
Gas SDR 17: 5 bar
Trinkwasser SDR 11: 16 bar
Trinkwasser SDR 17: 10 bar
Medium Trinkwasser / Gas / Abwasser

Das PE-Einschweißende mit integrierter Stützhülse und Spannring dient als Übergang von BAIO®-Muffen auf PE-Rohre nach DIN 8074 für Rohrwanddicken SDR 11 oder SDR 17 (siehe Tabelle) mittels Schweißtechnik.

Achtung: PE-Einsteckende mit Gussrohr-Aussendurchmesser, passend für BAIO®-Muffe mit Gussrohr-Dichtung

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.

DN
L
B
D
H
SDR
 Medium Gewicht A-Text Merkliste
4520750000
 80 260 mm 236 mm 75 mm 187 mm 11 3,63 kg
4520900000
 80 260 mm 236 mm 90 mm 187 mm 11 3,80 kg
4520900001
 80 260 mm 236 mm 90 mm 187 mm 17 3,80 kg
4521100000
 100 290 mm 265 mm 110 mm 208 mm 11 4,70 kg
4521100001
 100 287 mm 265 mm 110 mm 208 mm 17 4,70 kg
4521250000
 100 301 mm 265 mm 125 mm 208 mm 11 4,90 kg
4521250001
 100 301 mm 265 mm 125 mm 208 mm 17 4,90 kg
4521400000
 125 335 mm 292 mm 140 mm 238 mm 11 7,20 kg
4521400001
 125 335 mm 292 mm 140 mm 238 mm 17 6,70 kg
4521600000
 150 345 mm 323 mm 160 mm 260 mm 11 7,90 kg
4521600001
 150 345 mm 323 mm 160 mm 260 mm 17 7,90 kg
4521800000
 150 355 mm 323 mm 180 mm 260 mm 11 8,40 kg
4521800001
 150 360 mm 323 mm 180 mm 260 mm 17 8,40 kg
4522000000
 200 390 mm 388 mm 200 mm 326 mm 11 13,05 kg
4522000001
 200 390 mm 388 mm 200 mm 326 mm 17 12,60 kg
4522250000
 200 405 mm 388 mm 225 mm 326 mm 11 15,20 kg
4522250001
 200 405 mm 388 mm 225 mm 326 mm 17 15,20 kg
4522500000
 250 433 mm 388 mm 250 mm 388 mm 11 21,50 kg
4522800000
 250 433 mm 388 mm 280 mm 388 mm 11 21,60 kg
4523150000
 300 469 mm 451 mm 315 mm 451 mm 11 31,00 kg
4523550000
 300 469 mm 451 mm 355 mm 451 mm 11 33,00 kg
Zur Merkliste

Beim Einsatz im Gasbereich Mehrpreis für Gussrohr-Dichtung Gas beachten.

Best.-Nr.
Produktbezeichnung
529-03 Gussrohr-Dichtung für Gas
