447-01
Combi-III-Schieber "WS/T" mit FFR-Trommelstück

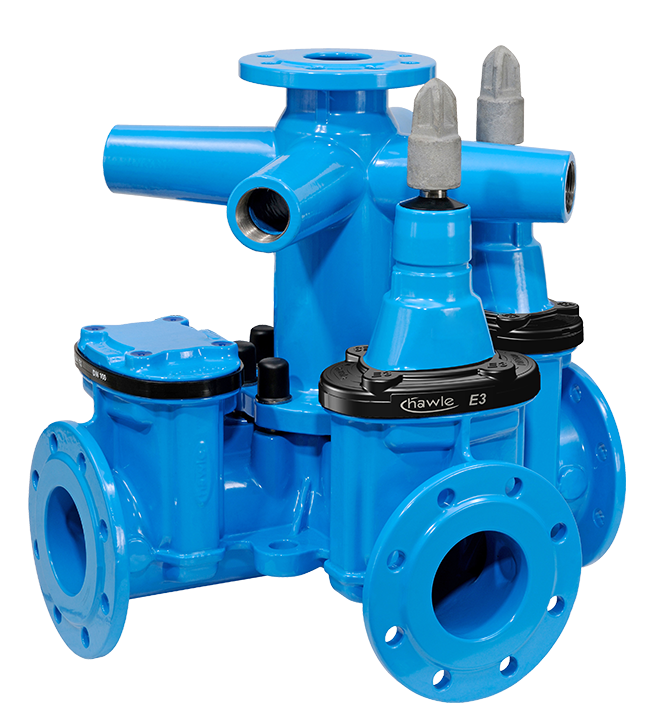

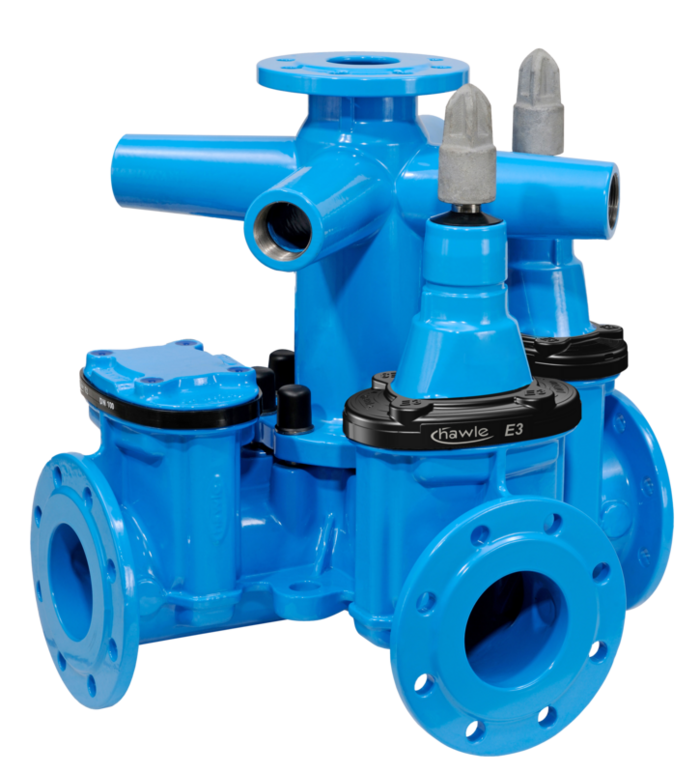

Combi-III-Schieber mit allseitigem Flansch nach EN 1092-2 und FFR-Trommelstück. Für den Einbau von Schieberkreuzen mit bis zu 3 Schiebern auf engstem Raum. Der vertikale Abgang am FFR-Trommelstück dient zur Einbindung von Hydranten oder Be- und Entlüftungsgarnituren, die horizontalen Innengewinde-Abgänge können für den Anschluss von Hausanschluss-Armaturen verwendet werden.

Durch die kompakte Bauweise ergeben sich wesentliche Einsparungen an Material-, Arbeits-, Transport- und Lagerkosten. Ist an einem oder mehreren Abgängen keine Absperrung erforderlich, kann werkseitig ein Blinddeckel montiert werden - Bitte Uhrzeitposition angeben.

Lieferung mit montierten Vierkantschonern für den Schachteinbau. Ausführung mit Rundgewindeadapter zur stiftlosen Befestigung der Hawle-Einbaugarnituren auf Anfrage.

Flanschanschlussmaße: gemäß EN 1092-2

Weiterlesen Reduzieren
Material: Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel: nichtrostender Stahl
Keilmutter: Messing
Keil: GJS-400, innen und aussen EPDM gemäß KTW-BWGL für Wasser
Dichtungen: EPDM gemäß KTW-BWGL für Wasser
E3-Kantenschutz: PE
Max. Betriebsdruck: Siehe Tabelle
Medium Trinkwasser

Combi-III-Schieber mit allseitigem Flansch nach EN 1092-2 und FFR-Trommelstück. Für den Einbau von Schieberkreuzen mit bis zu 3 Schiebern auf engstem Raum. Der vertikale Abgang am FFR-Trommelstück dient zur Einbindung von Hydranten oder Be- und Entlüftungsgarnituren, die horizontalen Innengewinde-Abgänge können für den Anschluss von Hausanschluss-Armaturen verwendet werden.

Durch die kompakte Bauweise ergeben sich wesentliche Einsparungen an Material-, Arbeits-, Transport- und Lagerkosten. Ist an einem oder mehreren Abgängen keine Absperrung erforderlich, kann werkseitig ein Blinddeckel montiert werden - Bitte Uhrzeitposition angeben.

Lieferung mit montierten Vierkantschonern für den Schachteinbau. Ausführung mit Rundgewindeadapter zur stiftlosen Befestigung der Hawle-Einbaugarnituren auf Anfrage.

Flanschanschlussmaße: gemäß EN 1092-2

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
DN
DN1
max.
Betriebsdruck
PN
Ausführung/
Abgang
Trommel
IG
L
L1
B
H1
Schieber-
anzahl
 Medium Gewicht A-Text Merkliste
4471000640
 1) 100 65 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm - 75,00 kg
4471000650
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm - 75,00 kg
4471000840
   100 80 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm - 75,00 kg
4471000850
   100 80 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm - 75,00 kg
4471001640
 1) 100 65 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm 1 86,00 kg
4471001650
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm 1 86,00 kg
4471001840
   100 80 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm 1 86,00 kg
4471001850
   100 80 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm 1 86,00 kg
4471002640
 1) 100 65 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm 2 86,00 kg
4471002650
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm 2 86,00 kg
4471002840
   100 80 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm 2 87,00 kg
4471002850
   100 80 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm 2 87,00 kg
4471003640
 1) 100 65 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm 3 94,00 kg
4471003650
 1) 100 65 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm 3 94,00 kg
4471003840
   100 80 16 bar 10|16 Typ E3 1 1/4" 555 mm 278 mm 365 mm 345 mm 3 100,00 kg
4471003850
   100 80 16 bar 10|16 Typ E3 1 1/2" 555 mm 278 mm 365 mm 345 mm 3 101,00 kg
4471500640
 1) 150 65 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm - 120,00 kg
4471500650
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 625 mm 313 mm 415 mm 435 mm - 120,00 kg
4471500840
   150 80 16 bar 10/16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm - 121,00 kg
4471500850
   150 80 16 bar 10|16 Typ E3 1 1/2" 625 mm 313 mm 415 mm 435 mm - 121,00 kg
4471501640
 1) 150 65 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm 1 132,00 kg
4471501650
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 625 mm 313 mm 415 mm 435 mm 1 132,00 kg
4471501840
   150 80 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm 1 135,00 kg
4471501850
   150 80 16 bar 10|16 Typ E3 1 1/2" 625 mm 313 mm 415 mm 435 mm 1 135,00 kg
4471502640
 1) 150 65 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm 2 137,00 kg
4471502650
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 435 mm 2 139,00 kg
4471502840
   150 80 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm 2 139,00 kg
4471502850
   150 80 16 bar 10|16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 435 mm 2 139,00 kg
4471503640
 1) 150 65 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm 3 147,50 kg
4471503650
 1) 150 65 16 bar 10|16 Typ E3 1 1/2" 625 mm 313 mm 415 mm 435 mm 3 135,00 kg
4471503840
   150 80 16 bar 10|16 Typ E3 1 1/4" 625 mm 313 mm 415 mm 435 mm 3 143,00 kg
4471503850
   150 80 16 bar 10|16 Typ E3 1 1/2" 625 mm 313 mm 415 mm 435 mm 3 140,00 kg
4472000640
 1) 200 65 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm - 194,00 kg
4472000650
 1) 200 65 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm - 194,00 kg
4472000840
   200 80 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm - 195,00 kg
4472000850
   200 80 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm - 195,00 kg
4472001640
 1) 200 65 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 1 191,00 kg
4472001650
 1) 200 65 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 1 215,00 kg
4472001840
   200 80 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 1 216,00 kg
4472001850
   200 80 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 1 216,00 kg
4472002640
 1) 200 65 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 2 227,00 kg
4472002650
 1) 200 65 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 2 227,00 kg
4472002840
   200 80 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 2 228,00 kg
4472002850
   200 80 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 2 228,00 kg
4472003640
 1) 200 65 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 3 241,00 kg
4472003650
 1) 200 65 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 3 217,00 kg
4472003840
   200 80 10 bar 10 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 3 241,00 kg
4472003850
   200 80 10 bar 10 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 3 241,00 kg
4472010640
 1) 200 65 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm - 194,00 kg
4472010650
 1) 200 65 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm - 194,00 kg
4472010840
   200 80 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm - 195,00 kg
4472010850
   200 80 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm - 195,00 kg
4472011640
 1) 200 65 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 1 191,00 kg
4472011650
 1) 200 65 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 1 215,00 kg
4472011840
   200 80 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 1 216,00 kg
4472011850
   200 80 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 1 216,00 kg
4472012640
 1) 200 65 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 2 227,00 kg
4472012650
 1) 200 65 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 2 241,00 kg
4472012840
   200 80 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 2 228,00 kg
4472012850
   200 80 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 2 228,00 kg
4472013640
 1) 200 65 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 3 241,00 kg
4472013650
 1) 200 65 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 3 220,00 kg
4472013840
   200 80 16 bar 16 Typ E3 1 1/4" 695 mm 348 mm 465 mm 540 mm 3 241,00 kg
4472013850
   200 80 16 bar 16 Typ E3 1 1/2" 695 mm 348 mm 465 mm 540 mm 3 241,00 kg
Zur Merkliste
1)
Anschluss DN 65 für Württemberger Schachthydrant (Lochkreis: 140 mm / 4-Loch)

Innengewinde 3/4" am Gehäuse, für Manometer, Kugelhahn, etc. - auf Anfrage (Mehrpreis)

Ausführung für Erdeinbau auf Anfrage.

Passendes Schalungsrohr für Combi-Armaturen (Best.-Nr. 440.000.1500) auf Anfrage.
