Innengewinde 3/4" am Gehäuse, für Manometer, Kugelhahn, etc. - auf Anfrage (Mehrpreis)
-
Ausführung für Schachteinbau auf Anfrage.
-
Passendes Schalungsrohr für Combi-Armaturen (Best.-Nr. 440 000 1500) auf Anfrage.
445-00

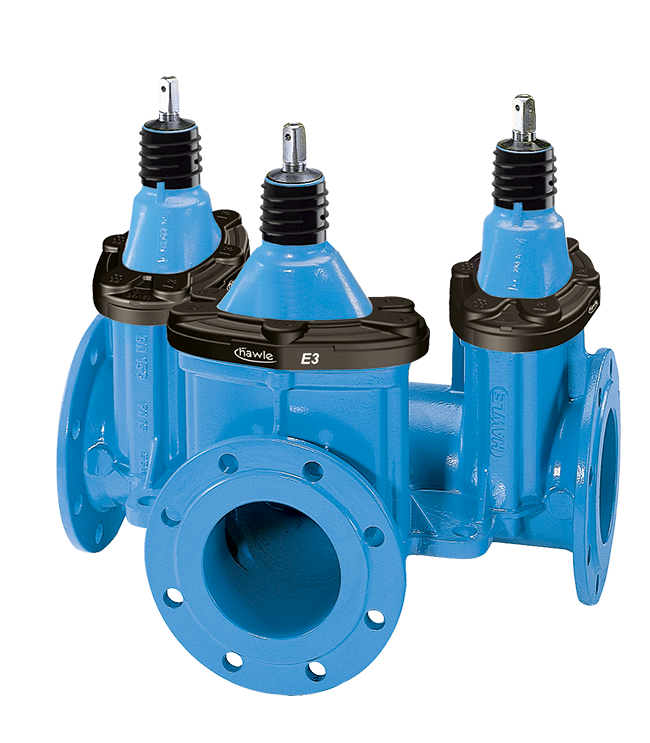

Combi-III-Schieber mit Flanschen
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keilmutter: Messing Keil: GJS-400, innen und aussen EPDM gemäß KTW-BWGL für Wasser Dichtungen: EPDM gemäß KTW-BWGL für Wasser E3-Kantenschutz: PE |
|---|---|
| Max. Betriebsdruck: | Siehe Tabelle |
| Medium | Trinkwasser |
Combi-III-Schieber mit allseitigem Flansch nach EN 1092-2. Für den Einbau von Schieberkreuzen mit bis zu 3 Schiebern auf engstem Raum.
Durch die kompakte Bauweise ergeben sich wesentliche Einsparungen an Material-, Arbeits-, Transport- und Lagerkosten. Ist an einem oder mehreren Abgängen keine Absperrung erforderlich, kann werkseitig ein Blinddeckel montiert werden - Bitte Uhrzeitposition angeben.
Lieferung mit Rundgewindeadapter zur stiftlosen Befestigung der Hawle-Einbaugarnituren. Vierkantschoner für den Schachteinbau auf Anfrage.
|
Best.-Nr.
|
DN |
max. Betriebsdruck |
PN |
Ausführung/ Abgang |
L |
L1 |
B |
H1 |
Schieber- anzahl |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4450802000
|
80 | 16 bar | 10|16 | Typ E3 | 435 mm | 218 mm | 255 mm | 315 mm | 2 | 59,00 kg | |||
|
4450803000
|
80 | 16 bar | 10|16 | Typ E3 | 435 mm | 218 mm | 255 mm | 315 mm | 3 | 53,00 kg | |||
|
4451002000
|
100 | 16 bar | 10|16 | Typ E3 | 555 mm | 278 mm | 365 mm | 345 mm | 2 | 62,00 kg | |||
|
4451003000
|
100 | 16 bar | 10|16 | Typ E3 | 555 mm | 278 mm | 365 mm | 345 mm | 3 | 67,00 kg | |||
|
4451252000
|
125 | 16 bar | 10|16 | Typ E3 | 615 mm | 308 mm | 415 mm | 420 mm | 2 | 82,00 kg | |||
|
4451253000
|
125 | 16 bar | 10|16 | Typ E3 | 615 mm | 308 mm | 415 mm | 435 mm | 3 | 89,00 kg | |||
|
4451502000
|
150 | 16 bar | 10|16 | Typ E3 | 625 mm | 313 mm | 415 mm | 435 mm | 2 | 115,00 kg | |||
|
4451503000
|
150 | 16 bar | 10|16 | Typ E3 | 625 mm | 313 mm | 415 mm | 435 mm | 3 | 125,00 kg | |||
|
4452002000
|
200 | 10 bar | 10 | Typ E3 | 695 mm | 348 mm | 465 mm | 540 mm | 2 | 210,00 kg | |||
|
4452003000
|
200 | 10 bar | 10 | Typ E3 | 695 mm | 348 mm | 465 mm | 540 mm | 3 | 183,00 kg | |||
|
4452012000
|
200 | 16 bar | 16 | Typ E3 | 695 mm | 348 mm | 465 mm | 540 mm | 2 | 210,00 kg | |||
|
4452013000
|
200 | 16 bar | 16 | Typ E3 | 695 mm | 348 mm | 465 mm | 540 mm | 3 | 183,00 kg |
|
