Combi-IV-Schieber "WS/T" mit FFR-Trommelstück

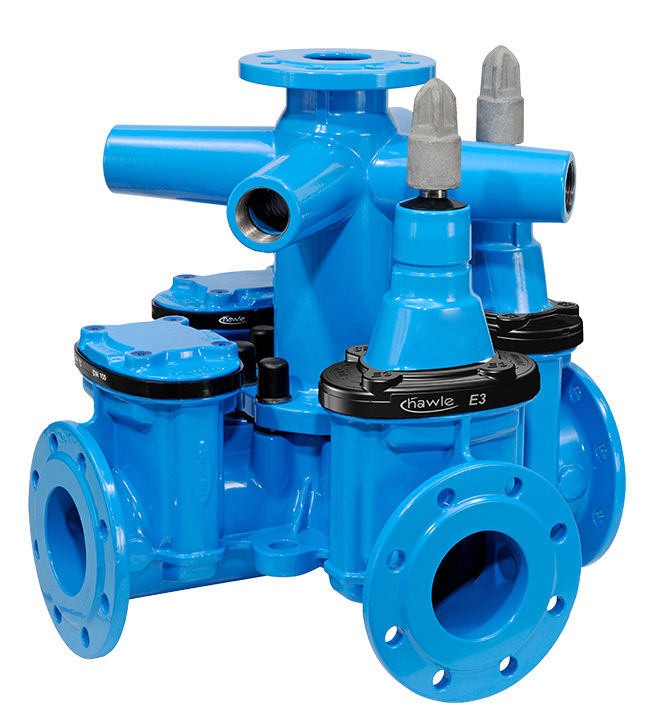

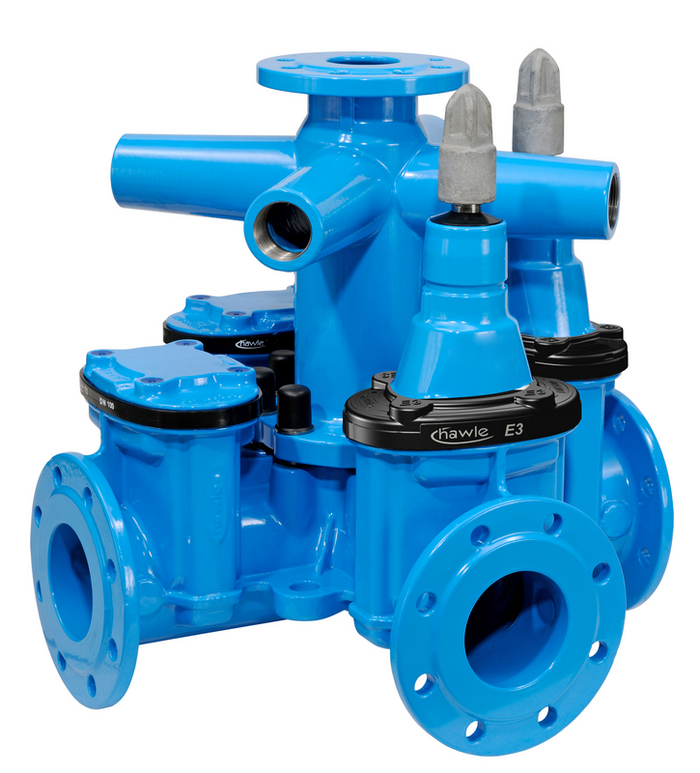

Combi-IV-Schieber mit allseitigem Flansch nach EN 1092-2 und FFR-Trommelstück. Für den Einbau von Schieberkreuzen mit bis zu 4 Schiebern auf engstem Raum. Der vertikale Abgang am FFR-Trommelstück dient zur Einbindung von Hydranten oder Be- und Entlüftungsgarnituren, die horizontalen Innengewinde-Abgänge können für den Anschluss von Hausanschluss-Armaturen verwendet werden.

Durch die kompakte Bauweise ergeben sich wesentliche Einsparungen an Material-, Arbeits-, Transport- und Lagerkosten. Ist an einem oder mehreren Abgängen keine Absperrung erforderlich, kann werkseitig ein Blinddeckel montiert werden - Bitte Uhrzeitposition angeben.

Lieferung mit montierten Vierkantschonern für den Schachteinbau. Ausführung mit Rundgewindeadapter zur stiftlosen Befestigung der Hawle-Einbaugarnituren auf Anfrage.

Flanschanschlussmaße: gemäß EN 1092-2

Weiterlesen Reduzieren
Material: Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel: nichtrostender Stahl
Keilmutter: Messing
Keil: GJS-400, innen und aussen EPDM gemäß KTW-BWGL für Wasser
Dichtungen: EPDM gemäß KTW-BWGL für Wasser
E3-Kantenschutz: PE
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser

Combi-IV-Schieber mit allseitigem Flansch nach EN 1092-2 und FFR-Trommelstück. Für den Einbau von Schieberkreuzen mit bis zu 4 Schiebern auf engstem Raum. Der vertikale Abgang am FFR-Trommelstück dient zur Einbindung von Hydranten oder Be- und Entlüftungsgarnituren, die horizontalen Innengewinde-Abgänge können für den Anschluss von Hausanschluss-Armaturen verwendet werden.

Durch die kompakte Bauweise ergeben sich wesentliche Einsparungen an Material-, Arbeits-, Transport- und Lagerkosten. Ist an einem oder mehreren Abgängen keine Absperrung erforderlich, kann werkseitig ein Blinddeckel montiert werden - Bitte Uhrzeitposition angeben.

Lieferung mit montierten Vierkantschonern für den Schachteinbau. Ausführung mit Rundgewindeadapter zur stiftlosen Befestigung der Hawle-Einbaugarnituren auf Anfrage.

Flanschanschlussmaße: gemäß EN 1092-2

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
DN
DN1
PN
Ausführung/
Abgang
Trommel
IG
L
B
H1
Schieber-
anzahl
 Medium Gewicht A-Text Merkliste
4421001640
 1) 100 65 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 1 113,00 kg
4421001650
 1) 100 65 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 1 113,00 kg
4421001840
   100 80 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 1 114,00 kg
4421001850
   100 80 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 1 114,00 kg
4421002640
 1) 100 65 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 2 101,00 kg
4421002650
 1) 100 65 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 2 117,00 kg
4421002840
   100 80 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 2 118,00 kg
4421002850
   100 80 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 2 118,00 kg
4421003640
 1) 100 65 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 3 112,00 kg
4421003650
 1) 100 65 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 3 121,00 kg
4421003840
   100 80 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 3 122,00 kg
4421003850
   100 80 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 3 122,00 kg
4421004640
 1) 100 65 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 4 115,00 kg
4421004650
 1) 100 65 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 4 110,00 kg
4421004840
   100 80 10|16 Typ E3 1 1/4" 555 mm 365 mm 345 mm 4 125,00 kg
4421004850
   100 80 10|16 Typ E3 1 1/2" 555 mm 365 mm 345 mm 4 125,00 kg
4421501640
 1) 150 65 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 1 148,00 kg
4421501650
 1) 150 65 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 1 164,00 kg
4421501840
   150 80 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 1 165,00 kg
4421501850
   150 80 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 1 165,00 kg
4421502640
 1) 150 65 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 2 174,00 kg
4421502650
 1) 150 65 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 2 174,00 kg
4421502840
   150 80 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 2 175,00 kg
4421502850
   150 80 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 2 175,00 kg
4421503640
 1) 150 65 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 3 183,00 kg
4421503650
 1) 150 65 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 3 169,00 kg
4421503840
   150 80 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 3 184,00 kg
4421503850
   150 80 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 3 184,00 kg
4421504640
 1) 150 65 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 4 185,00 kg
4421504650
 1) 150 65 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 4 185,00 kg
4421504840
   150 80 10|16 Typ E3 1 1/4" 625 mm 415 mm 435 mm 4 186,00 kg
4421504850
   150 80 10|16 Typ E3 1 1/2" 625 mm 415 mm 435 mm 4 186,00 kg
4422001640
 1) 200 65 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 1 225,00 kg
4422001650
 1) 200 65 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 1 225,00 kg
4422001840
   200 80 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 1 226,00 kg
4422001850
   200 80 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 1 226,00 kg
4422002640
 1) 200 65 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 2 238,00 kg
4422002650
 1) 200 65 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 2 224,50 kg
4422002840
   200 80 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 2 239,00 kg
4422002850
   200 80 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 2 239,00 kg
4422003640
 1) 200 65 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 3 252,00 kg
4422003650
 1) 200 65 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 3 252,00 kg
4422003840
   200 80 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 3 253,00 kg
4422003850
   200 80 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 3 253,00 kg
4422004640
 1) 200 65 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 4 254,00 kg
4422004650
 1) 200 65 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 4 254,00 kg
4422004840
   200 80 10 Typ E3 1 1/4" 695 mm 465 mm 540 mm 4 266,00 kg
4422004850
   200 80 10 Typ E3 1 1/2" 695 mm 465 mm 540 mm 4 266,00 kg
4422011640
 1) 200 65 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 1 225,00 kg
4422011650
 1) 200 65 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 1 225,00 kg
4422011840
   200 80 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 1 226,00 kg
4422011850
   200 80 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 1 226,00 kg
4422012640
 1) 200 65 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 2 238,00 kg
4422012650
 1) 200 65 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 2 224,50 kg
4422012840
   200 80 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 2 239,00 kg
4422012850
   200 80 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 2 239,00 kg
4422013640
 1) 200 65 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 3 252,00 kg
4422013650
 1) 200 65 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 3 252,00 kg
4422013840
   200 80 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 3 253,00 kg
4422013850
   200 80 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 3 253,00 kg
4422014640
 1) 200 65 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 4 254,00 kg
4422014650
 1) 200 65 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 4 254,00 kg
4422014840
   200 80 16 Typ E3 1 1/4" 695 mm 465 mm 540 mm 4 266,00 kg
4422014850
   200 80 16 Typ E3 1 1/2" 695 mm 465 mm 540 mm 4 266,00 kg
Zur Merkliste
1)
Anschluss DN 65 für Württemberger Schachthydrant (Lochkreis: 140 mm / 4-Loch)

Innengewinde 3/4" am Gehäuse, für Manometer, Kugelhahn, etc. - auf Anfrage (Mehrpreis)

Ausführung für Erdeinbau auf Anfrage.
