Preise inkl. werkseitig montierter BAIO®-Lippen-Dichtung (BLD®) für Wasser
-
Bei Anschluss von PE- oder PVC-Rohren Mehrpreis für GKS-Dichtung beachten.
-
Artikelnummern und Preise für Combi-III mit 1 oder 2 Schiebern auf Anfrage
-
Bei Anschluss von PE-Rohren ist eine Stützhülse zu verwenden.
-
Ausführung für Schachteinbau auf Anfrage.
-
Passendes Verdrehwerkzeug (Best.-Nr. 855.800.0010) auf Anfrage.
438-00

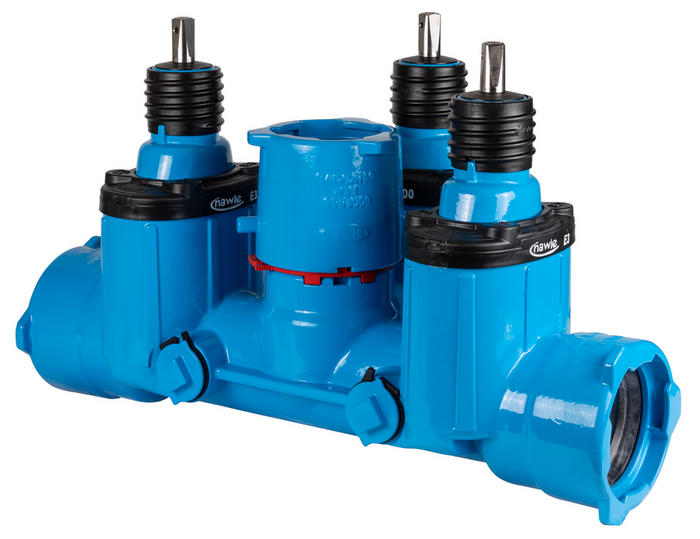

Combi-III-Schieber "E3" - System BAIO®
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keilmutter: Messing Keil: GJS-400, innen und aussen EPDM gemäß DVGW W 270 für Wasser Dichtungen: EPDM gemäß KTW-BWGL für Wasser E3-Kantenschutz: PE |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Combi-III-Schieber mit allseitiger BAIO®-Doppelfunktionsmuffe für die formschlüssige Verbindung mit BAIO®-Spitzenden und für den Anschluss von Guss,- Stahl-, PE-, und PVC-Rohren.
Für den Einbau von Schieberkreuzen mit maximal 3 Schiebern auf engstem Raum.
Durch die kompakte Bauweise ergeben sich wesentliche Einsparungen an Material-, Arbeits-, Transport- und Lagerkosten. Ist an einem oder mehreren Abgängen keine Absperrung erforderlich, so kann werkseitig ein Blinddeckel montiert werden - Bitte Uhrzeitposition angeben.
Dichtungen:
Gussrohre: BLD®-Dichtung
PE-/PVC-Rohre: GKS-Dichtung (für die werkseitige Montage der GKS-Dichtung bitte Uhrzeitposition angeben)
Lieferung mit Rundgewindeadapter zur stiftlosen Befestigung der Hawle-Einbaugarnituren. Vierkantschoner für den Schachteinbau auf Anfrage.
Optional mit vertikaler BAIO®-Muffe/vertikalem Flansch für den Anschluss von Hydranten oder Be- und Entlüftungsgarnituren.
Optional mit horizontalen ZAK®- oder Innengewinde-Abgängen am Gehäuse.
|
Best.-Nr.
|
DN |
Ausführung/ Abgang |
Abgang vertikal |
Abgang horizontal |
L |
L1 |
B |
B3 |
H |
H1 |
Spindel- vierkant |
Schieber- anzahl |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4381003000
|
100 | Typ E3 | - | 691 mm | 365 mm | 451,5 mm | 258 mm | 431 mm | 345 mm | 19,3 mm | 3 | 84,50 kg | ||||
|
4381003046
|
100 | Typ E3 | - | 2 x ZAK 46 | 691 mm | 365 mm | 451,5 mm | 258 mm | 431 mm | 345 mm | 19,3 mm | 3 | 84,50 kg | |||
|
4381003050
|
100 | Typ E3 | - | 2 x IG 1 1/2" | 691 mm | 365 mm | 451,5 mm | 258 mm | 431 mm | 345 mm | 19,3 mm | 3 | 84,50 kg | |||
|
4381003100
|
100 | Typ E3 | BAIO DN 80 | 691 mm | 365 mm | 451,5 mm | 258 mm | 431 mm | 345 mm | 19,3 mm | 3 | 87,60 kg | ||||
|
4381003146
|
100 | Typ E3 | BAIO DN 80 | 2 x ZAK 46 | 691 mm | 365 mm | 451,5 mm | 258 mm | 431 mm | 345 mm | 19,3 mm | 3 | 87,60 kg | |||
|
4381003150
|
100 | Typ E3 | BAIO DN 80 | 2 x IG 1 1/2" | 691 mm | 365 mm | 451,5 mm | 258 mm | 431 mm | 345 mm | 19,3 mm | 3 | 87,60 kg | |||
|
4381003600
|
100 | Typ E3 | Flansch DN 100 | 691 mm | 365 mm | 455,5 mm | 258 mm | 431 mm | 345 mm | 19,3 mm | 3 | 89,00 kg | ||||
|
4381003646
|
100 | Typ E3 | Flansch DN 100 | 2 x ZAK 46 | 691 mm | 365 mm | 455,5 mm | 258 mm | 431 mm | 345 mm | 19,3 mm | 3 | 89,00 kg | |||
|
4381003650
|
100 | Typ E3 | Flansch DN 100 | 2 x IG 1 1/2" | 691 mm | 365 mm | 455,5 mm | 258 mm | 431 mm | 345 mm | 19,3 mm | 3 | 89,00 kg | |||
|
4381253000
|
125 | Typ E3 | 763 mm | 415 mm | 522,5 mm | 293 mm | 518 mm | 420 mm | 19,3 mm | 3 | 110,00 kg | |||||
|
4381253046
|
125 | Typ E3 | 2 x ZAK 46 | 763 mm | 415 mm | 522,5 mm | 293 mm | 518 mm | 420 mm | 19,3 mm | 3 | 110,00 kg | ||||
|
4381253050
|
125 | Typ E3 | 2 x IG 1 1/2" | 763 mm | 415 mm | 522,5 mm | 293 mm | 518 mm | 420 mm | 19,3 mm | 3 | 110,00 kg | ||||
|
4381253100
|
125 | Typ E3 | BAIO DN 80 | 763 mm | 415 mm | 522,5 mm | 293 mm | 518 mm | 420 mm | 19,3 mm | 3 | 137,00 kg | ||||
|
4381253146
|
125 | Typ E3 | BAIO DN 80 | 2 x ZAK 46 | 763 mm | 415 mm | 522,5 mm | 293 mm | 518 mm | 420 mm | 19,3 mm | 3 | 137,00 kg | |||
|
4381253150
|
125 | Typ E3 | BAIO DN 80 | 2 x IG 1 1/2" | 763 mm | 415 mm | 522,5 mm | 293 mm | 518 mm | 420 mm | 19,3 mm | 3 | 137,00 kg | |||
|
4381253600
|
125 | Typ E3 | Flansch DN 100 | 763 mm | 415 mm | 522,5 mm | 293 mm | 518 mm | 420 mm | 19,3 mm | 3 | 139,00 kg | ||||
|
4381253646
|
125 | Typ E3 | Flansch DN 100 | 2 x ZAK 46 | 763 mm | 415 mm | 522,5 mm | 293 mm | 518 mm | 420 mm | 19,3 mm | 3 | 139,00 kg | |||
|
4381253650
|
125 | Typ E3 | Flansch DN 100 | 2 x IG 1 1/2" | 763 mm | 415 mm | 522,5 mm | 293 mm | 518 mm | 420 mm | 19,3 mm | 3 | 139,00 kg | |||
|
4381503000
|
150 | Typ E3 | - | 777 mm | 415 mm | 533,5 mm | 293 mm | 541 mm | 435 mm | 19,3 mm | 3 | 133,00 kg | ||||
|
4381503046
|
150 | Typ E3 | - | 2 x ZAK 46 | 777 mm | 415 mm | 533,5 mm | 293 mm | 541 mm | 435 mm | 19,3 mm | 3 | 133,00 kg | |||
|
4381503050
|
150 | Typ E3 | - | 2 x IG 1 1/2" | 777 mm | 415 mm | 533,5 mm | 293 mm | 541 mm | 435 mm | 19,3 mm | 3 | 133,00 kg | |||
|
4381503100
|
150 | Typ E3 | BAIO DN 80 | 777 mm | 415 mm | 533,5 mm | 293 mm | 541 mm | 435 mm | 19,3 mm | 3 | 142,00 kg | ||||
|
4381503146
|
150 | Typ E3 | BAIO DN 80 | 2 x ZAK 46 | 777 mm | 415 mm | 533,5 mm | 293 mm | 541 mm | 435 mm | 19,3 mm | 3 | 142,00 kg | |||
|
4381503150
|
150 | Typ E3 | BAIO DN 80 | 2 x IG 1 1/2" | 777 mm | 415 mm | 533,5 mm | 293 mm | 541 mm | 435 mm | 19,3 mm | 3 | 142,00 kg | |||
|
4381503600
|
150 | Typ E3 | Flansch DN 100 | 777 mm | 415 mm | 533,5 mm | 293 mm | 541 mm | 435 mm | 19,3 mm | 3 | 143,00 kg | ||||
|
4381503646
|
150 | Typ E3 | Flansch DN 100 | 2 x ZAK 46 | 777 mm | 451 mm | 533,5 mm | 293 mm | 541 mm | 435 mm | 19,3 mm | 3 | 143,00 kg | |||
|
4381503650
|
150 | Typ E3 | Flansch DN 100 | 2 x IG 1 1/2" | 777 mm | 415 mm | 533,5 mm | 293 mm | 541 mm | 435 mm | 19,3 mm | 3 | 143,00 kg | |||
|
4382003000
|
200 | Typ E3 | - | 875 mm | 465 mm | 615,5 mm | 330 mm | 676 mm | 540 mm | 24,3 mm | 3 | 225,00 kg | ||||
|
4382003046
|
200 | Typ E3 | - | 2 x ZAK 46 | 875 mm | 465 mm | 615,5 mm | 330 mm | 676 mm | 540 mm | 24,3 mm | 3 | 225,00 kg | |||
|
4382003050
|
200 | Typ E3 | - | 2 x IG 1 1/2" | 875 mm | 465 mm | 615,5 mm | 330 mm | 676 mm | 540 mm | 24,3 mm | 3 | 225,00 kg | |||
|
4382003100
|
200 | Typ E3 | BAIO DN 80 | 875 mm | 465 mm | 615,5 mm | 330 mm | 676 mm | 540 mm | 24,3 mm | 3 | 232,00 kg | ||||
|
4382003146
|
200 | Typ E3 | BAIO DN 80 | 2 x ZAK 46 | 875 mm | 465 mm | 615,5 mm | 330 mm | 676 mm | 540 mm | 24,3 mm | 3 | 230,00 kg | |||
|
4382003600
|
200 | Typ E3 | Flansch DN 100 | 875 mm | 465 mm | 615,5 mm | 330 mm | 676 mm | 540 mm | 24,3 mm | 3 | 232,00 kg | ||||
|
4382003646
|
200 | Typ E3 | Flansch DN 100 | 2 x ZAK 46 | 875 mm | 465 mm | 615,5 mm | 330 mm | 676 mm | 540 mm | 24,3 mm | 3 | 232,00 kg | |||
|
4382003650
|
200 | Typ E3 | Flansch DN 100 | 2 x IG 1 1/2" | 875 mm | 465 mm | 616,5 mm | 330 mm | 676 mm | 540 mm | 24,3 mm | 3 | 232,00 kg |
|
