412-00

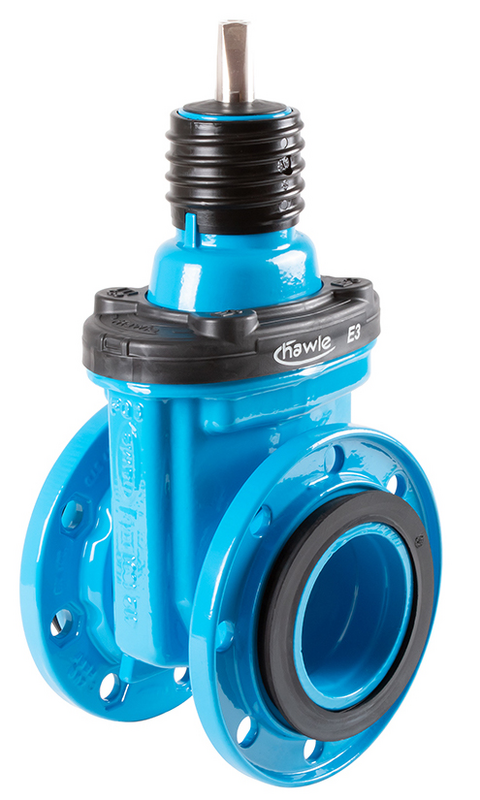

Tausch-Schieber "E2" und "E3", Baulänge Grundreihe 14 nach DIN EN 558-1

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 412-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem zugfesten Losflansch nach EN 1092-2.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Baulänge: Grundreihe 14 nach EN 558-1

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser

Medium: Trinkwasser
DN 80, PN 10/16

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 412-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem zugfesten Losflansch nach EN 1092-2.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Baulänge: Grundreihe 14 nach EN 558-1

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser

Medium: Trinkwasser
DN 100, PN 10/16

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 412-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem zugfesten Losflansch nach EN 1092-2.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Baulänge: Grundreihe 14 nach EN 558-1

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser

Medium: Trinkwasser
DN 125, PN 10/16

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 412-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem zugfesten Losflansch nach EN 1092-2.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Baulänge: Grundreihe 14 nach EN 558-1

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser

Medium: Trinkwasser
DN 150, PN 10/16

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 412-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem zugfesten Losflansch nach EN 1092-2.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Baulänge: Grundreihe 14 nach EN 558-1

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser

Medium: Trinkwasser
DN 200, PN 10

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 412-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem zugfesten Losflansch nach EN 1092-2.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Baulänge: Grundreihe 14 nach EN 558-1

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß DVGW W 270 und UBA KTW für Trinkwasser

Medium: Trinkwasser
DN 200, PN 16
