401-00

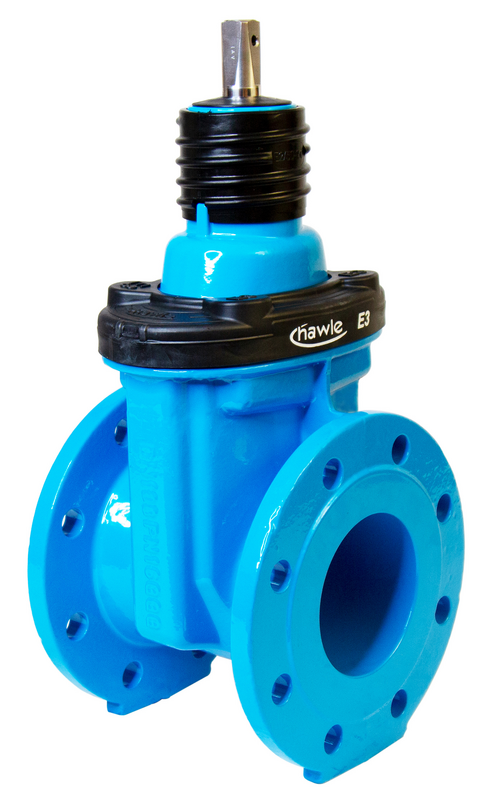

Keil-Flach-Schieber "E2" und "E3", PN 25, Baulänge Grundreihe 14 nach DIN EN 558-1

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 401-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem Flansch nach EN 1092-2.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Baulänge: Grundreihe 14 nach EN 558-1

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 16 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß KTW-BWGL für Wasser

Medium: Trinkwasser
Max. Betriebsdruck: 25 bar

DN 50

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 401-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem Flansch nach EN 1092-2.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Baulänge: Grundreihe 14 nach EN 558-1

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß KTW-BWGL für Wasser

Medium: Trinkwasser
Max. Betriebsdruck: 25 bar

DN 65
PN 25

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 401-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem Flansch nach EN 1092-2.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur.
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Baulänge: Grundreihe 14 nach EN 558-1

Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, mit Keilmutter vulkanisiert mit EPDM gemäß KTW-BWGL für Wasser

Medium: Trinkwasser
Max. Betriebsdruck: 25 bar

DN 80
PN 25

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 401-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem Flansch nach EN 1092-2.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
DN 50 – DN 200: Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Baulänge: Grundreihe 14 nach EN 558-1

Material:
Gehäuse: EN-GJS-400-15, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: EN-GJS-400-15, mit Keilmutter vulkanisiert mit EPDM gemäß KTW-BWGL für Wasser

Medium: Trinkwasser
Max. Betriebsdruck: 25 bar

DN 100

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 401-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem Flansch nach EN 1092-2.
Keil und Keilmutter vollflächig vulkanisiert. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Gewindelänge Keilmutter ≥ 1,2 x Spindeldurchmesser. Keilführung aus verschleißfestem Kunststoff mit hoher Gleiteigenschaft gewährleistet einen geringen Verschleiß und minimale Schließdrehmomente.
Spindel mit gerolltem Gewinde und im Bereich der O-Ring Abdichtung glattgewalzt. Wartungsfreie Spindelabdichtung durch 5-fach O-Ring Abdichtung. O-Ringträger durch Doppelbajonett mit allseitig beschichtetem Schieberoberteil korrosionssicher verbunden. Beidseitige, reibungsarme Lagerung der Bundspindel auf Gleitscheiben aus POM. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport.
DN 50 – DN 200: Rundgewindeanschluss am Oberteil zur stiftlosen Befestigung der Hawle Einbaugarnitur
Prüfgrundlagen: EN 1074-1, EN 1074-2 und EN 12266-1
Baulänge: Grundreihe 14 nach EN 558-1

Material:
Gehäuse: EN-GJS-400-15, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476-1 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 16 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: EN-GJS-400-15, mit Keilmutter vulkanisiert mit EPDM gemäß KTW-BWGL für Wasser

Medium: Trinkwasser
Max. Betriebsdruck: 25 bar

DN 125

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 401-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem Flansch nach EN 1092-2, wartungsfreie Spindelabdichtung durch O-Ringe. O-Ringträger mittels Doppelbajonettverschluss im innen und aussen vollflächig epoxypulverbeschichtetem Gehäuse befestigt. Reibungsarme Lagerung der Spindel auf Gleitscheiben aus Kunststoff. DN 50 - DN 200: Rundgewindeadapter am Oberteil zur stiftlosen Befestigung der Einbaugarnitur, DN 250 - DN 300: Stiftloch in der Spindel zur Verbindung der Einbaugarnitur. Keilführung aus verschleißfestem Kunststoff mit hohen Gleiteigenschaften gewährleisten einen geringen Verschleiß und minimale Schließdrehmomente. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport. Prüfgrundlagen: EN 1074-1, EN 1074-2, und EN 12266-1.
Baulänge: Grundreihe 14 nach DIN EN 558-1.
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476 (P) und DIN 30677-2 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 16 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, vollflächig mit Keilmutter vulkanisiert mit EPDM gemäß KTW-BWGL für Wasser

Medium: Trinkwasser
Max. Betriebsdruck: 25 bar

DN 150

Erzeugnis Fa. Hawle Typ E3 (Best. Nr. 401-00) oder gleichwertig
Weichdichtender Schieber mit beidseitigem Flansch nach EN 1092-2, wartungsfreie Spindelabdichtung durch O-Ringe. O-Ringträger mittels Doppelbajonettverschluss im innen und aussen vollflächig epoxypulverbeschichtetem Gehäuse befestigt. Reibungsarme Lagerung der Spindel auf Gleitscheiben aus Kunststoff. DN 50 - DN 200: Rundgewindeadapter am Oberteil zur stiftlosen Befestigung der Einbaugarnitur, DN 250 - DN 300: Stiftloch in der Spindel zur Verbindung der Einbaugarnitur. Keilführung aus verschleißfestem Kunststoff mit hohen Gleiteigenschaften gewährleisten einen geringen Verschleiß und minimale Schließdrehmomente. Keilmutter durch Formschluss und Elastomer-Einbettung flexibel, vibrationsdämpfend und spielfrei mit dem Keil verbunden. Großflächiger Kantenschutz aus PE schützt Armatur bei Lagerung und Transport. Prüfgrundlagen: EN 1074-1, EN 1074-2, und EN 12266-1.
Baulänge: Grundreihe 14 nach DIN EN 558-1.
Material:
Gehäuse: GJS-400, Korrosionsschutz durch Epoxidharz-Pulverbeschichtung innen und außen gemäß Gütesicherung RAL-GZ 662 der Gütegemeinschaft Schwerer Korrosionsschutz – GSK unter Berücksichtigung der DIN 3476 (P) und DIN 30677-2 (Schichtdicke: min. 0,25 mm, Porenfreiheit bei 3 kV, Haftung innen und außen min. 12 N/mm² nach Heißwasserlagerung, Nachweis der Trinkwassertauglichkeit, Fremdüberwachung durch neutrales Prüfinstitut)
Spindel: nichtrostender Duplexstahl
Keilmutter: Messing
Keil: GJS-400, vollflächig mit Keilmutter vulkanisiert mit EPDM gemäß KTW-BWGL für Wasser

Medium: Trinkwasser
Max. Betriebsdruck: 25 bar

DN 200
