- 1)
- Spion Best.-Nr. 840.000.6300 verwenden
- 2)
- Spion Best.-Nr. 840.000.6500 verwenden
- 3)
- Spion Best.-Nr. 840.000.8000 verwenden
- 4)
- Achtung: Lochkreis 140 mm, mit 8-Loch Bohrung für Schachthydranten DN 65
- 5)
- Spion Best.-Nr. 840.000.1000 verwenden
- 6)
- Spion Best.-Nr. 840.000.1500 verwenden
373-00

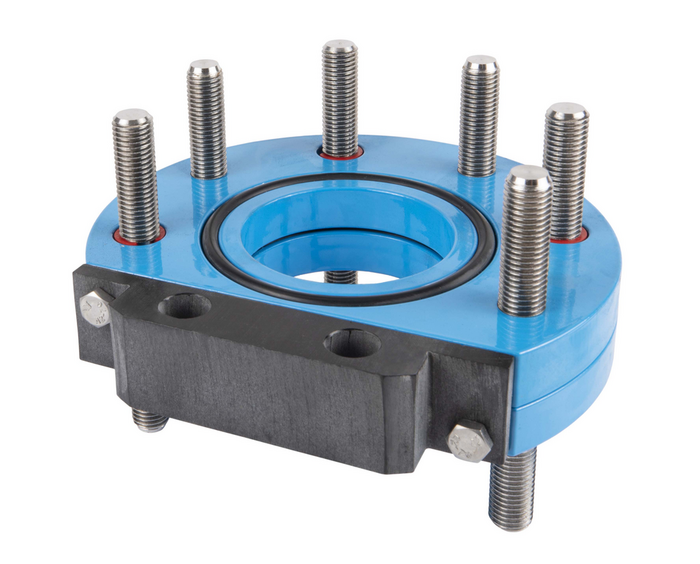

Hilfsabsperrung in Zwischenflanschbauweise
| Material: |
Gehäuse: Stahl, Hawle-Epoxy-Pulverbeschichtung Deckel: DN 50 aus Stahl mit Hawle-Epoxy-Pulverbeschichtung, DN 65 - DN 150 aus POM Gewindebolzen: nichtrostender Stahl Flanschdichtung: integrierte O-Ring-Dichtung aus Elastomer |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Abwasser |
Die Hilfsabsperrung in Zwischenflanschbauweise dient in Kombination mit einer Steckscheibe/Spion (Best.-Nr. 840-00) als Absperrelement (z.B. unter Be- und Entlüftungsventilen) zwischen zwei Flanschen.
Der Spion ist als Zubehör (Best.-Nr. 840-00) erhältlich.
In Kombination mit einem geeignetem Anbohrgerät ermöglicht das Absperrsystem mit integrierter Hilfsabsperrung eine einfache, problemlose Anbohrung der Hauptleitung, auch im Betriebszustand.
|
Best.-Nr.
|
*) |
DN |
Bezeichnung |
d |
L |
B |
D |
H |
LK |
T |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3730500000
|
1) | 50 | 50 mm | 50 mm | 138 mm | 165 mm | 59,3 mm | 125 mm | 38 mm | 4,80 kg | ||||
|
3730800000
|
3) | 80 | 80 mm | 50 mm | 138 mm | 200 mm | 88 mm | 160 mm | 38 mm | 6,90 kg | ||||
|
3731000000
|
5) | 100 | 100 mm | 50 mm | 138 mm | 220 mm | 96 mm | 180 mm | 40 mm | 7,90 kg | ||||
|
3731500000
|
6) | 150 | 150 mm | 52 mm | 144 mm | 285 mm | 126 mm | 240 mm | 40 mm | 12,50 kg | ||||
|
8400006300
|
Spion DN 50 / für LW 57 mm / Anbohrsperre ZAK 69 | 0,20 kg | ||||||||||||
|
8400006500
|
Spion DN 65 | 0,15 kg | ||||||||||||
|
8400008000
|
Spion DN 80 | 0,45 kg | ||||||||||||
|
8400010000
|
Spion DN 100 | 0,45 kg | ||||||||||||
|
8400015000
|
Spion DN 150 | 0,50 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Hilfsabsperrung |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 373-01 | Montagewerkzeug für Spion zur Hilfsabsperrung in Zwischenflanschbauweise |
| 840-00 | Steckscheibe (Spion) |
