- 1)
- Spion Best.-Nr. 840.000.5063 verwenden
- 2)
- Spion Best.-Nr. 840.000.6300 verwenden
372-01

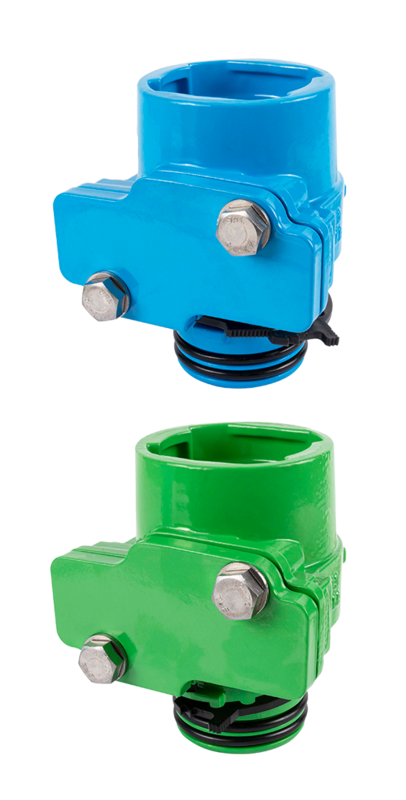

Anbohrsperre mit ZAK®-Abgang
| Material: | Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Trinkwasser: 16 bar Gas: 5 bar |
| Medium | Trinkwasser / Gas / Abwasser |
Die Anbohrsperre mit Hilfsabsperrung und ZAK®-Abgängen ist in Kombination mit Anbohrschellen oder Anbohrbrücken zu verwenden.
Das untere ZAK®-Spitzende ist für die Montage in Anbohrarmaturen mit ZAK®-Muffe zu verwenden (z. B. HAKU-Anbohrbrücke, Best.-Nr. 525-01 oder Universal-Anbohrschelle, Best.-Nr. 352-00).
Der obere ZAK®-Muffen-Abgang dient zur formschlüssigen Einbindung von Armaturen und Fittings mit ZAK®-Spitzende.
In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem mit integrierter Hilfsabsperrung eine einfache Anbohrung der Rohrleitung, auch im Betriebszustand.
Beim Anbohrvorgang wird nach dem Zurückziehen der Bohrspindel der Durchgang mit einer Steckscheibe/Spion (Best.-Nr. 840-00) provisorisch abgesperrt. Der Spion ist als Zubehör (siehe Tabelle) erhältlich. Nach der Anbohrung können Armaturen und Fittings eingebunden werden.
|
Best.-Nr.
|
*) |
Farbausführung |
Bezeichnung |
Abgang ( O ) |
max. Bohrung |
L |
B |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3721460000
|
1) | Blau | ZAK 46 | 28 mm | 126 mm | 103 mm | 114 mm | 2,20 kg | ||||
|
3721690000
|
2) | Blau | ZAK 69 | 50 mm | 147 mm | 128 mm | 125 mm | 3,17 kg | ||||
|
3721690020
|
2) | Grün | ZAK 69 | 50 mm | 147 mm | 128 mm | 125 mm | 3,17 kg | ||||
|
8400005063
|
Spion 1 1/2" - 2" / ZAK 46 | 0,25 kg | ||||||||||
|
8400006300
|
Spion DN 50 / für LW 57 mm / Anbohrsperre ZAK 69 | 0,20 kg |
-
Artikelnummer und Preis für Gas in Ausführung ZAK 46 auf Anfrage.
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - ZAK®-System |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 830-00 | Anbohrgerät "Hawlomat" |
| 840-00 | Steckscheibe (Spion) |
