- 1)
- Satteldichtung Best.-Nr. 317-00 verwenden.
363-00

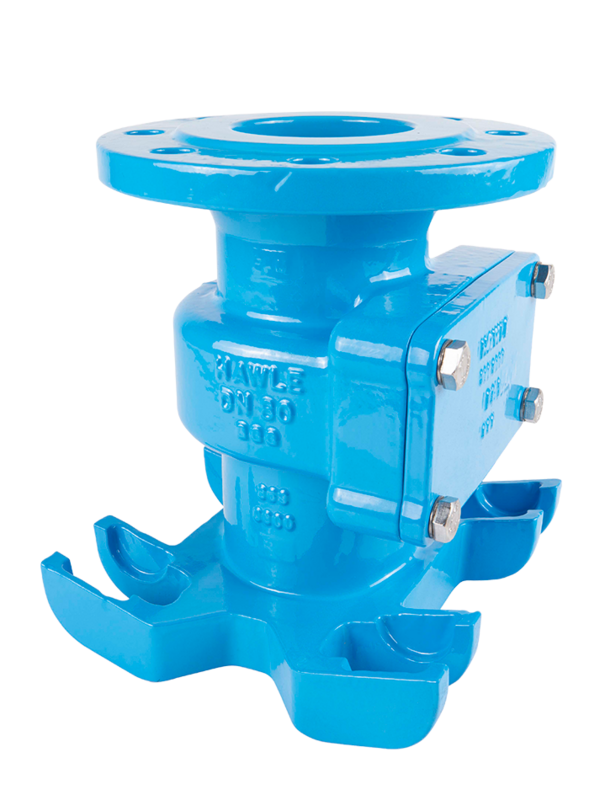

Doppelbügel-Anbohrschelle mit Flansch und Hilfsabsperrung
| Material: |
GJS-400, Hawle-Epoxy-Pulverbeschichtung Dichtungen: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Max. Betriebsdruck: |
Abwasser: 16 bar Trinkwasser: 16 bar |
| Medium | Trinkwasser / Abwasser |
Doppelbügel-Anbohrschellen mit Flansch-Abgang DN 80 und Hilfsabsperrung sind für die Montage auf Guss-, Stahl- und AZ-Rohren von DN 150 - DN 500 zu verwenden. Die Anpassung an das Hauptrohr erfolgt über je zwei Haltebügel (Best.-Nr. 309-00, Best.-Nr. 310-00, Best.-Nr. 311-00, 311-01, 311-02, 311-03) und einer Satteldichtung (Best.-Nr. 317-00) entsprechend der Nennweite des Hauptrohres.
In Kombination mit einem geeignetem Anbohrgerät ermöglicht das Absperrsystem mit integrierter Hilfsabsperrung eine einfache, problemlose Anbohrung der Hauptleitung, auch im Betriebszustand.
Nach dem Anbohrvorgang wird vor Demontage des Anbohrgerätes der Durchgang mit einer Steckscheibe/Spion (Best.-Nr. 840-00) provisorisch abgesperrt. Der Spion ist als Zubehör (siehe Tabelle) erhältlich. Nach der Anbohrung können Armaturen und Formstücke (z.B. Hydranten oder Be- und Entlüftungsventile) eingebunden werden.
Max. Bohrungsdurchmesser:
Rohr DN 150: 70 mm
Rohr DN 200-500: 75 mm
Flanschanschlussmaße: gemäß EN 1092-2
|
Best.-Nr.
|
*) |
Flansch DN |
Bezeichnung |
A |
B |
C |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
3630800000
|
1) | 80 | 200 mm | 185 mm | 245 mm | 14,00 kg | ||||
|
8400008000
|
Spion DN 80 | 0,45 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Doppelbügelanbohrschelle |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 310-00 | Hawle-Bügel (Haltestück) - voll vulkanisiert |
| 311-00 | Hawle-Bügel (Haltestück) - nichtrostender Stahl |
| 311-02 | Hawle-Bügel (Haltestück) für AZ-Rohre, Breite 90 mm |
| 311-03 | Hawle-Universalbügel |
| 317-00 | Satteldichtung für Doppelbügelschellen mit Innengewinde 2 ½", 3" oder Flansch DN 80 |
| 840-00 | Steckscheibe (Spion) |
