355-00

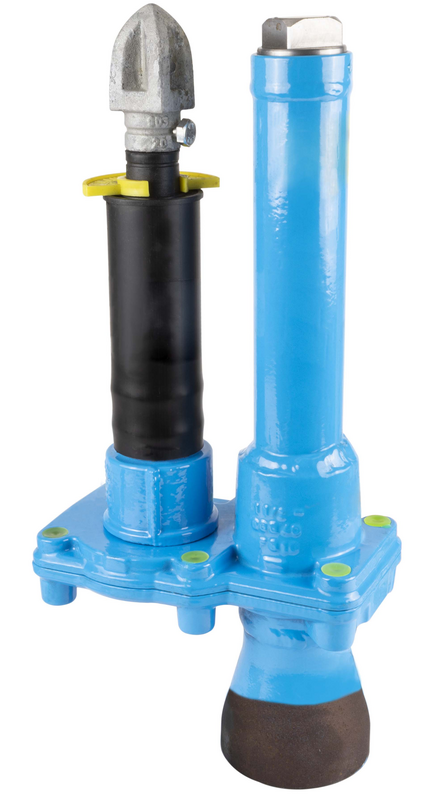

Gas-Ausblas-Hawlinger
| Material: |
Gehäuse/Hawlinger: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Anschweißglocke/Ausblasrohr: Stahl Dichtungen: NBR für Gas |
|---|---|
| Max. Betriebsdruck: | Gas: 5 bar |
| Medium | Gas |
Der Gas-Ausblas-Hawlinger, bestehend aus Stahl-Ausblasrohr 1 1/2" und Sicherheitsstopfen mit Entlastungsbohrung am senkrechten Abgang, reduzierter Anschweißglocke (DN 80) und Einbaugarnitur, ist zum Aufschweißen auf Stahlrohre verwendbar.
Die Absperrung erfolgt über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt. Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
Die erforderliche Länge des Gas-Ausblas-Hawlingers kann durch Anschweißen eines Stahlrohres (DN 80) an die Anschweißglocke hergestellt werden.
Zur vereinfachten Bedienung sind Entlastungs-Stopfen und Einbaugarnitur mit dem gleichem Betätigungsvierkant ausgestattet.
Auslieferung inkl. Abnahmeprüfzeugnis 3.1 nach EN 10204 für die nach DIN 3230-5 durchgeführte Dichtheits- und Festigkeitsprüfung.
Passende Straßenkappe: DIN 3582
|
Best.-Nr.
|
IG |
A |
B |
C |
D |
Höhe B min. |
Höhe C min. |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
3558000000
|
1" | 195 mm | 435 mm | 415 mm | 82 mm | 250 mm | 230 mm | 10,00 kg |
|
