- 1)
- ohne Stopfen
- 2)
- mit Stopfen
- 3)
- Es kann die beim Bügel mitgelieferte Standard-Satteldichtung verwendet werden. Keine Sonder-Satteldichtung notwendig.
352-02

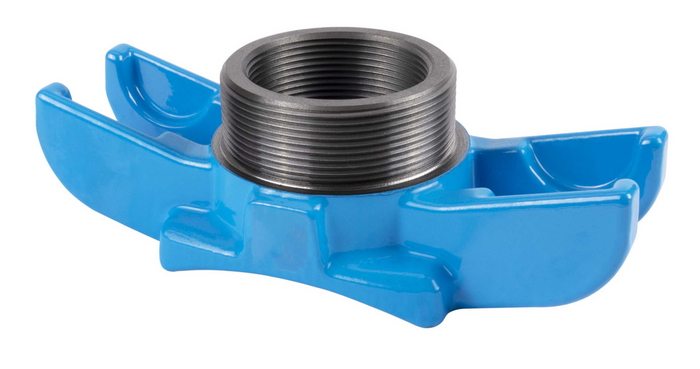

Universal-Anbohrschelle für Blasensetzgeräte
| Material: | GJS-400, Hawle-Epoxy-Pulverbeschichtung |
|---|---|
| Max. Betriebsdruck: | Gas: 5 bar |
| Medium | Gas |
Universal-Anbohrschellen für Blasensetzgeräte mit Innen- und Außengewinde nach DIN ISO 228-1 sind für die Montage auf Guss-, Stahl-Rohre von DN 80 - DN 500 zu verwenden.
Die Anpassung an das Hauptrohr erfolgt über Haltebügel (Best.-Nr. 310-00, 314-04) und Sondersatteldichtung Gas für max. Bohrdurchmesser 56 mm (Best.-Nr. 314-01) in der entsprechenden Nennweite.
Bei Bestellung bitte angeben!
Ausführungsvarianten siehe Tabelle.
|
Best.-Nr.
|
*) |
max. Bohrung |
IG |
Sondermodell |
AG |
L |
L1 |
A |
B |
C |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3521630000
|
1) | 52 mm | 2" | 2 1/2" | 26 mm | 20 mm | 200 mm | 90 mm | 54 mm | 1,80 kg | ||||
|
3521631000
|
1) | 52 mm | 2" | Manibs | 2 1/2" | 27 mm | 24 mm | 200 mm | 90 mm | 65 mm | 1,80 kg | |||
|
3521632000
|
1) | 56 mm | 2" | WAF | 2 1/2" | 26 mm | 27 mm | 200 mm | 90 mm | 65 mm | 1,70 kg | |||
|
3521633000
|
1) | 56 mm | 2" | Minden | 2 1/2" | 26 mm | 23 mm | 200 mm | 90 mm | 65 mm | 1,80 kg | |||
|
3521633500
|
2) | 56 mm | 2" | Minden | 2 1/2" | 26 mm | 27 mm | 200 mm | 90 mm | 65 mm | 2,20 kg | |||
|
3521634000
|
2) | 56 mm | 2" | NWS | 2 1/2" | 20 mm | 25,5 mm | 200 mm | 90 mm | 65 mm | 2,20 kg | |||
|
3521635000
|
1) | 56 mm | 2" | Hütz & Baumgarten | 2 1/2" | 26 mm | 16 mm | 200 mm | 90 mm | 54 mm | 1,80 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Universal-Anbohrschelle für Blasensetzgeräte |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 314-01 | Sondersatteldichtung für max. Bohrdurchmesser 56 mm |
