Hinweis: Die Größe der Bohrung ist abhängig vom Rohrdurchmesser des anzubohrenden Rohrs.
352-00

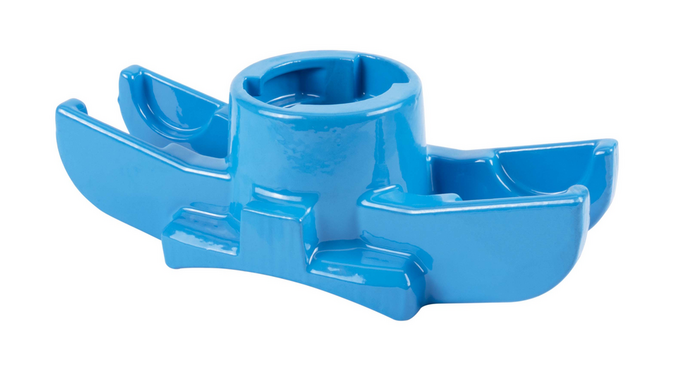

Universal-Anbohrschelle mit ZAK®-Muffe
| Material: | GJS-400, Hawle-Epoxy-Pulverbeschichtung |
|---|---|
| Max. Betriebsdruck: |
Gas: 5 bar Trinkwasser: 16 bar Abwasser: 16 bar |
| Medium | Trinkwasser / Gas / Abwasser |
Universal-Anbohrschellen mit ZAK®-Abgang sind für die Montage auf Guss-, Stahl- und AZ-Rohre von DN 65 - DN 500 zu verwenden. Die Anpassung an das Hauptrohr erfolgt über Haltebügel und Satteldichtung (Best.-Nr. 309-00, Best.-Nr. 310-00 oder Best.-Nr. 311-00, 311-01, 311-02, 311-03) in der entsprechenden Nennweite.
Der ZAK®-Muffen-Abgang dient zur formschlüssigen Einbindung von Armaturen und Fittings mit ZAK®- Spitzende.
|
Best.-Nr.
|
Abgang ( O ) |
max. Bohrung |
L |
B |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|
|
3520004600
|
ZAK 46 | 36 mm | 200 mm | 90 mm | 65 mm | 1,70 kg | |||
|
3520006900
|
ZAK 69 | 45 mm | 200 mm | 90 mm | 122 mm | 3,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - ZAK®-System |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 310-00 | Hawle-Bügel (Haltestück) - voll vulkanisiert |
| 311-00 | Hawle-Bügel (Haltestück) - nichtrostender Stahl |
| 311-02 | Hawle-Bügel (Haltestück) für AZ-Rohre, Breite 90 mm |
| 311-03 | Hawle-Universalbügel |
| 372-01 | Anbohrsperre mit ZAK®-Abgang |
| 830-00 | Anbohrgerät "Hawlomat" |
