313-04

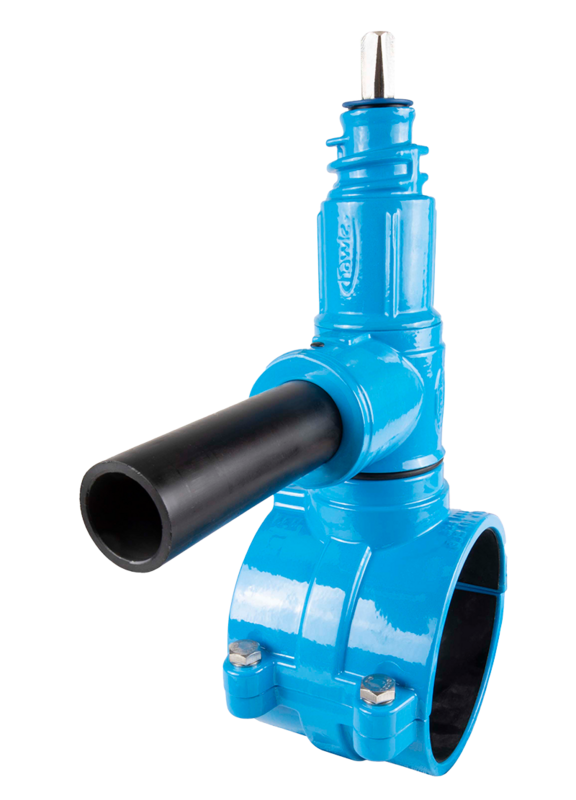

HAKU-Fräserschelle (mit Stanzer) für PE-Rohre mit horizontalem PE-Abgang
| Material: |
Fräserschelle: Rotguss, Hawle-Epoxy-Pulverbeschichtung HAKU-Anbohrbrücke: GJS-400, Hawle-Epoxy-Pulverbeschichtung Stanzer: Messing Abgang: PE 100, SDR 11 |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Verwendungsbereich:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315
Anbohrdurchmesser: 25 mm
Hawle-Fräserschellen für PE-Rohre sind mit einem integriertem Anbohrwerkzeug und einer Betriebsabsperrung ausgestattet. Dadurch ist es möglich Rohrleitungen aus PE auch im Betriebszustand anzubohren. Die Anbohrung und Inbetriebnahme der Hausanschlussleitung kann unmittelbar bei Wasserbedarf (nachträgliches Anbohren) hergestellt werden.
Um eine einwandfreie Anbohrung sicherzustellen, erfolgt die Zustellung des Anbohrwerkzeugs bis kurz vor Materialeingriff mit hohem Vorschub, beim eigentlichen Anbohrvorgang wird mit niedrigem Vorschub gearbeitet. Die Betriebsabsperrung wird durch eine Profil-Dichtung, die in eine zylindrische Dichtfläche eintaucht, hergestellt.
HAKU-Fräserschellen sind für die Montage auf PE-Rohren (EN 12201, DIN 8074) zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Außendurchmesser kalibriert. Eine unzulässige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschläge verhindert.
Der horizontale PE-Stutzen (90° zur Rohrrichtung) kann für die Montage eines Steckfittings oder zum Einschweißen in PE-Leitungen über Heizwendel- oder Spiegelschweißverfahren verwendet werden.
|
Best.-Nr.
|
Abgang ( O ) |
Bezeichnung |
D |
L |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|
|
3134063040
|
40 mm | 63 mm | 262 mm | 238 mm | 5,60 kg | ||||
|
3134075040
|
40 mm | 75 mm | 262 mm | 242 mm | 5,80 kg | ||||
|
3134090040
|
40 mm | 90 mm | 262 mm | 244 mm | 6,70 kg | ||||
|
3134090050
|
50 mm | 90 mm | 262 mm | 244 mm | 6,70 kg | ||||
|
3134110040
|
40 mm | 110 mm | 262 mm | 244 mm | 7,10 kg | ||||
|
3134110050
|
50 mm | 110 mm | 262 mm | 244 mm | 7,10 kg | ||||
|
3134125040
|
40 mm | 125 mm | 262 mm | 244 mm | 7,30 kg | ||||
|
3134125050
|
50 mm | 125 mm | 262 mm | 244 mm | 7,30 kg | ||||
|
3134140040
|
40 mm | 140 mm | 262 mm | 244 mm | 8,30 kg | ||||
|
3134140050
|
50 mm | 140 mm | 262 mm | 244 mm | 8,30 kg | ||||
|
3134160040
|
40 mm | 160 mm | 262 mm | 239 mm | 9,00 kg | ||||
|
3134160050
|
50 mm | 160 mm | 262 mm | 239 mm | 9,00 kg | ||||
|
3134180040
|
40 mm | 180 mm | 262 mm | 239 mm | 11,20 kg | ||||
|
3134180050
|
50 mm | 180 mm | 262 mm | 239 mm | 11,20 kg | ||||
|
3134225040
|
40 mm | 225 mm | 262 mm | 245 mm | 13,00 kg | ||||
|
3134225050
|
50 mm | 225 mm | 262 mm | 245 mm | 13,00 kg | ||||
|
3134280040
|
40 mm | 280 mm | 262 mm | 239 mm | 16,70 kg | ||||
|
3134280050
|
50 mm | 280 mm | 262 mm | 239 mm | 16,70 kg | ||||
|
3134315050
|
50 mm | 315 mm | 262 mm | 242 mm | 19,00 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
