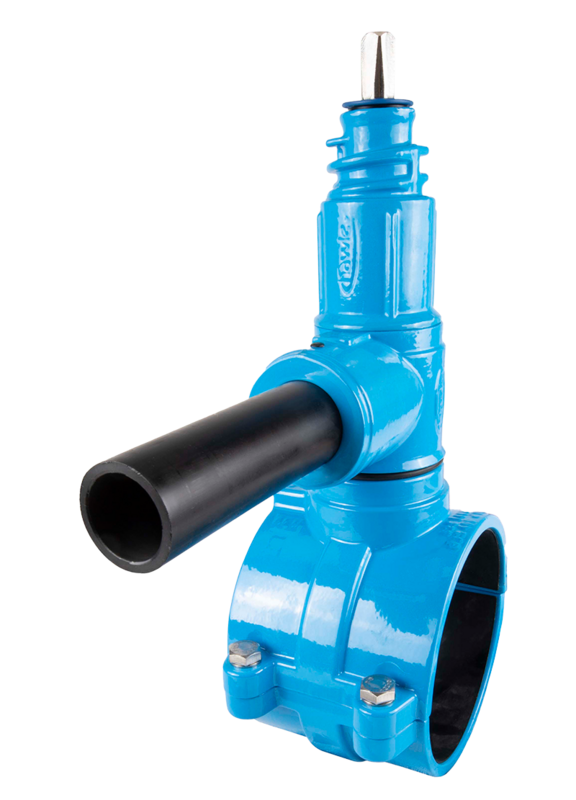

HAKU-Fräserschelle mit horizontalem PE-Abgang
| Material: |
Fräserschelle: Rotguss, Hawle-Epoxy-Pulverbeschichtung HAKU-Anbohrbrücke: GJS-400, Hawle-Epoxy-Pulverbeschichtung Fräser: Messing Abgang: PE 100, SDR 11 |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Verwendungsbereich:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315
PVC, PN 10: d 63 - d 280
PVC, PN 16: d 63 - d 160
Anbohrdurchmesser: 35 mm
Hawle-Fräserschellen sind mit integriertem Anbohrwerkzeug und Betriebsabsperrung ausgestattet. Dadurch ist es möglich Rohrleitungen aus PE und PVC auch im Betriebszustand anzubohren. Die Anbohrung und Inbetriebnahme der Hausanschlussleitung kann unmittelbar bei Wasserbedarf (nachträgliches Anbohren) hergestellt werden.
Um eine einwandfreie Anbohrung sicherzustellen, erfolgt die Zustellung des Anbohrwerkzeugs bis kurz vor Materialeingriff mit hohem Vorschub, beim eigentlichen Anbohrvorgang wird mit niedrigem Vorschub gearbeitet. Die Betriebsabsperrung wird durch eine Profil-Dichtung, die in eine zylindrische Dichtfläche eintaucht, hergestellt.
HAKU-Fräserschellen sind für die Montage auf PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (DIN EN ISO 1452-2) zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Außendurchmesser kalibriert. Eine unzulässige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschläge verhindert.
Der horizontale PE-Stutzen (90° zur Rohrrichtung) kann für die Montage eines Steckfittings oder zum Einschweißen in PE-Leitungen über Heizwendel- oder Spiegelschweißverfahren verwendet werden.
|
Best.-Nr.
|
Abgang ( O ) |
Bezeichnung |
L |
D |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|
|
3132063040
|
40 mm | 262 mm | 63 mm | 238 mm | 5,60 kg | ||||
|
3132075040
|
40 mm | 262 mm | 75 mm | 242 mm | 5,80 kg | ||||
|
3132090040
|
40 mm | 262 mm | 90 mm | 244 mm | 6,70 kg | ||||
|
3132090050
|
50 mm | 262 mm | 90 mm | 244 mm | 6,70 kg | ||||
|
3132110040
|
40 mm | 262 mm | 110 mm | 244 mm | 7,10 kg | ||||
|
3132110050
|
50 mm | 262 mm | 110 mm | 244 mm | 7,10 kg | ||||
|
3132125040
|
40 mm | 262 mm | 125 mm | 244 mm | 7,30 kg | ||||
|
3132125050
|
50 mm | 262 mm | 125 mm | 244 mm | 7,30 kg | ||||
|
3132140040
|
40 mm | 262 mm | 140 mm | 244 mm | 8,30 kg | ||||
|
3132140050
|
50 mm | 262 mm | 140 mm | 244 mm | 8,30 kg | ||||
|
3132160040
|
40 mm | 262 mm | 160 mm | 239 mm | 9,00 kg | ||||
|
3132160050
|
50 mm | 262 mm | 160 mm | 239 mm | 9,00 kg | ||||
|
3132180040
|
40 mm | 262 mm | 180 mm | 239 mm | 11,20 kg | ||||
|
3132180050
|
50 mm | 262 mm | 180 mm | 239 mm | 11,20 kg | ||||
|
3132225040
|
40 mm | 262 mm | 225 mm | 245 mm | 13,00 kg | ||||
|
3132225050
|
50 mm | 262 mm | 225 mm | 245 mm | 13,00 kg | ||||
|
3132280040
|
40 mm | 262 mm | 280 mm | 239 mm | 16,70 kg | ||||
|
3132280050
|
50 mm | 262 mm | 280 mm | 239 mm | 16,70 kg | ||||
|
3132315050
|
50 mm | 262 mm | 315 mm | 242 mm | 19,00 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
