Ausführung mit Abgang in Rohrichtung auf Anfrage
-
Andere Nennweiten auf Anfrage
313-01

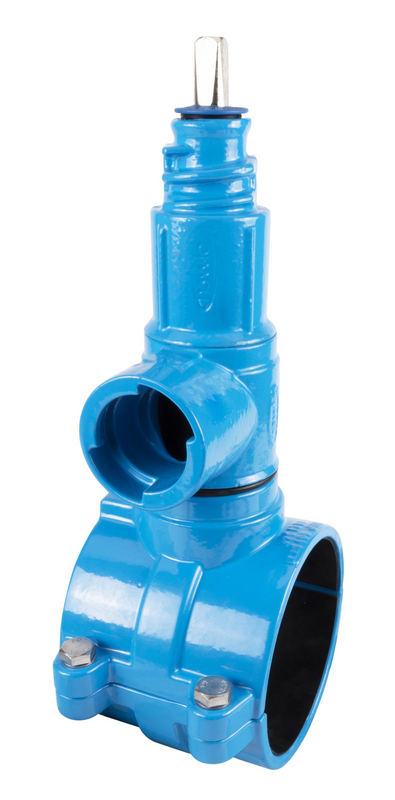

HAKU-Fräserschelle (mit Stanzer) für PE-Rohre mit horizontaler ZAK®-Muffe
| Material: |
Fräserschelle: Rotguss, Hawle-Epoxy-Pulverbeschichtung HAKU-Anbohrbrücke: GJS-400, Hawle-Epoxy-Pulverbeschichtung Stanzer: Messing |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Verwendungsbereich:
PE, SDR 11: d 63 - d 225
PE, SDR 17: d 63 - d 315
Anbohrdurchmesser: 25 mm
Hawle-Fräserschellen für PE-Rohre sind mit einem integrierten Anbohrwerkzeug und einer Betriebsabsperrung ausgestattet. Dadurch ist es möglich Rohrleitungen aus PE auch im Betriebszustand anzubohren. Die Anbohrung und Inbetriebnahme der Hausanschlussleitung kann unmittelbar bei Wasserbedarf (nachträgliches Anbohren) hergestellt werden.
Um eine einwandfreie Anbohrung sicherzustellen, erfolgt die Zustellung des Anbohrwerkzeugs bis kurz vor Materialeingriff mit hohem Vorschub, beim eigentlichen Anbohrvorgang wird mit niedrigem Vorschub gearbeitet. Die Betriebsabsperrung wird durch eine Profil-Dichtung, die in eine zylindrische Dichtfläche eintaucht, hergestellt.
HAKU-Fräserschellen sind für die Montage auf PE-Rohre nach DIN 8074 zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Außendurchmesser kalibriert. Eine unzulässige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschläge verhindert.
Der horizontale ZAK®-Muffen-Abgang
(90° zur Rohrrichtung) dient in Kombination mit ZAK®-Spitzend-Fittings zum Anschluss von Hausanschlussleitungen.
|
Best.-Nr.
|
Abgang ( O ) |
Bezeichnung |
L |
B1 |
D |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
3136063046
|
ZAK 46 | 100 mm | 125 mm | 63 mm | 307 mm | 5,30 kg | ||||
|
3136090046
|
ZAK 46 | 120 mm | 151 mm | 90 mm | 343 mm | 6,70 kg | ||||
|
3136110046
|
ZAK 46 | 120 mm | 171 mm | 110 mm | 364 mm | 7,10 kg | ||||
|
3136125046
|
ZAK 46 | 120 mm | 190 mm | 125 mm | 377 mm | 7,50 kg | ||||
|
3136140046
|
ZAK 46 | 120 mm | 205 mm | 140 mm | 393 mm | 8,20 kg | ||||
|
3136160046
|
ZAK 46 | 120 mm | 230 mm | 160 mm | 413 mm | 8,70 kg | ||||
|
3136180046
|
ZAK 46 | 120 mm | 248 mm | 180 mm | 444 mm | 11,30 kg | ||||
|
3136225046
|
ZAK 46 | 120 mm | 301 mm | 225 mm | 481 mm | 13,00 kg | ||||
|
3136250046
|
ZAK 46 | 120 mm | 301 mm | 250 mm | 481 mm | 15,50 kg | ||||
|
3136280046
|
ZAK 46 | 180 mm | 377 mm | 280 mm | 532 mm | 16,20 kg | ||||
|
3136315046
|
ZAK 46 | 180 mm | 408 mm | 315 mm | 578 mm | 18,60 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
