- 1)
- Die Lieferung erfolgt mit einer beigelegten Stützhülse (POM).
312-00

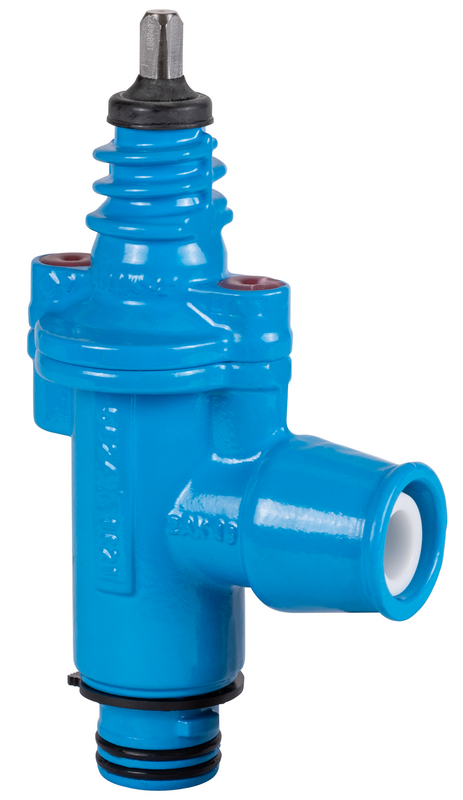

Hausanschluss-Eckventil mit ZAK®-Spitzende und Steckfitting
| Material: |
Gehäuse und Oberteil: GJS-400, Hawle-Epoxy-Pulverbeschichtung Klemmring: Delrin O-Ring: EPDM Spindel: nichtrostender Stahl Ventil: Messing, aufvulkanisiert mit EPDM gemäß KTW-BWGL im Trinkwasserbereich |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Hausanschluss-Eckventil, einerseits ZAK®-Spitzende für die formschlüssige Verbindung mit Anbohrschellen mit ZAK®-Muffe, andererseits mit zugfestem Steckfitting für die längskraftschlüssige Verbindung mit PE-Rohren PE 80 und
PE 100 nach DIN 8074 und PE-X nach DIN 16893. Klemmring mit Korund Best.-Nr. 695-00 auch für PVC-Rohre erhältlich.
Direkte Rohrmontage in den Schieber, dadurch Einsparung von passenden Übergangsfittings.
Spindelvierkant: 12,3 mm
Für den erdverlegten Rohrleitungsbau und in Anlagen der Verteilung in der Trinkwasserversorgung. Keine Anwendung in der Installation.
|
Best.-Nr.
|
*) |
Abgang ( O ) |
Bezeichnung |
max. Betriebsdruck |
L |
B |
D |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
3129253400
|
1) | ZAK 34 | Trinkwasser: 16 bar | 133 mm | 94 mm | 25 mm | 240 mm | 2,30 kg | ||||
|
3129323400
|
1) | ZAK 34 | Trinkwasser: 16 bar | 139 mm | 94 mm | 32 mm | 240 mm | 2,60 kg | ||||
|
3129404600
|
1) | ZAK 46 | Trinkwasser: 16 bar | 159 mm | 105 mm | 40 mm | 272 mm | 2,70 kg | ||||
|
3129504600
|
1) | ZAK 46 | Trinkwasser: 16 bar | 173 mm | 105 mm | 50 mm | 286 mm | 4,00 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
-
Artikelnummern und Preise bei Verwendung von PVC-Rohren auf Anfrage
-
Bei Anschluss von PE-Rohren sind Stützhülsen zu verwenden.
|
