Hawle-Universalbügel
| Material: |
Bügelblech: nichtrostender Stahl mit Gummiauflage Gewindebolzen: nichtrostender Stahl Muttern: DIN 934 - nichtrostender Stahl Klemmbacken: glasfaserverstärktes Polyamid Satteldichtung: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Medium | Trinkwasser / Abwasser |

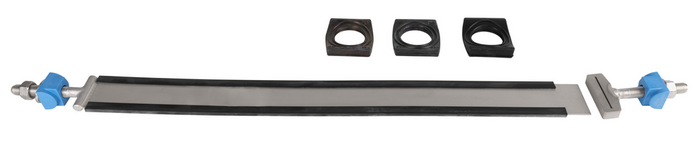

Hawle-Universal-Bügel ermöglichen den universellen Anschluss von Anbohr- und Schieberschellen an Guss- und Stahl-Rohren. Der Bügel kann bauseits in einem vorgegebenen Bereich individuell auf den Außendurchmesser (d) durch Ablängen des Bügelbleches angepasst werden.
Deshalb ist der Universalbügel speziell für "exotische" Rohraußendurchmesser geeignet und findet Verwendung, wenn eine schnelle Montage nötig und kein passender Bügel zur Hand ist. Der Universalbügel besteht aus einem Gewinde-T-Stück mit angeschweißtem Blech und Gummiauflage, einem Montage-T-Stück mit Lasche, sowie Sechskantmuttern, Unterlegscheiben und Klemmbacken. Beim Anpassen an den jeweiligen Rohraußendurchmesser wird zuerst das Blech mittels Säge oder Blechschere abgelängt, anschließend mit dem Montage-T-Stück verbunden (Blech-Lasche) und zuletzt schrittweise umgebördelt (bitte Montageanleitung beachten).
Die mitgelieferten Satteldichtungen gleichen den jeweiligen Rohrdurchmesser zur Anbohrschelle aus und dichten somit die Anbohrung zuverlässig ab. Bauseits ist die entsprechende Satteldichtung auszuwählen.
|
Best.-Nr.
|
d |
L |
B |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|
|
3110000810
|
108 - 260 mm | 810 mm | 60 mm | 1,50 kg | |||
|
3110001040
|
260 - 335 mm | 1040 mm | 60 mm | 1,65 kg | |||
|
3110001360
|
335 - 440 mm | 1360 mm | 60 mm | 2,00 kg | |||
|
3110001540
|
440 - 500 mm | 1540 mm | 60 mm | 2,20 kg | |||
|
3110001890
|
500 - 610 mm | 1890 mm | 60 mm | 2,50 kg |
|
