311-02

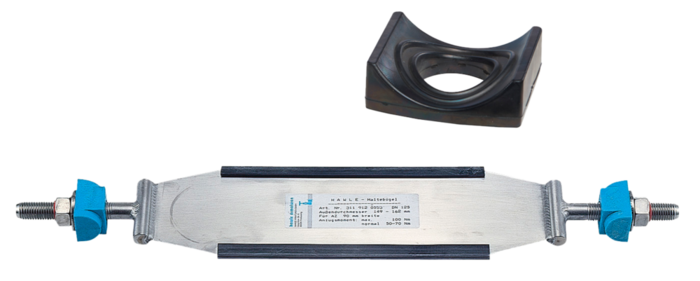

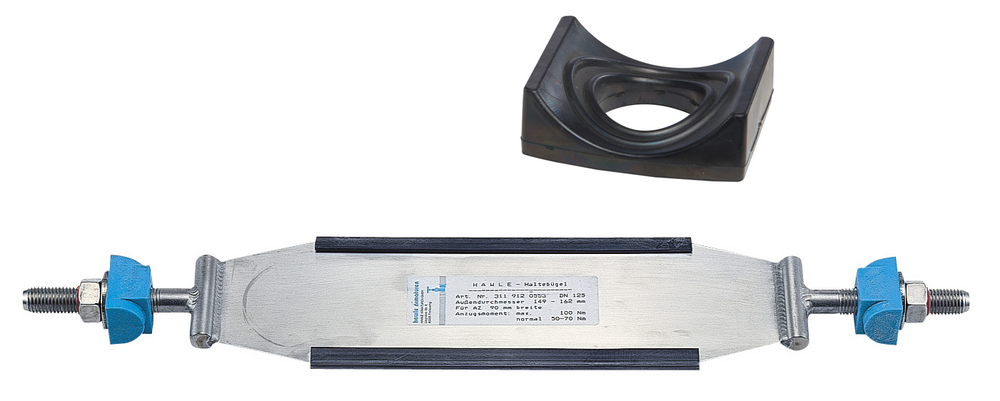

Hawle-Bügel (Haltestück) für AZ-Rohre, Breite 90 mm

Hawle-Bügel für AZ-Rohre werden für die sichere Montage von Anbohr- und Schieberschellen an AZ-Rohren (siehe Tabelle) verwendet.

Die breite Auflage von 90 mm stellt geringste Flächenpressung am Rohr sicher.

Die mitgelieferte Satteldichtung, gleicht den jeweiligen Rohrdurchmesser zur Anbohrschelle aus und dichtet somit die Anbohrung zuverlässig ab.

Weiterlesen Reduzieren
Material: Bügelblech: nichtrostender Stahl mit Gummiauflage
Gewindebolzen: nichtrostender Stahl
Muttern: DIN 934 - nichtrostender Stahl
Klemmbacken: glasfaserverstärktes Polyamid
Satteldichtung: EPDM gemäß KTW-BWGL für Wasser
Medium Trinkwasser / Abwasser

Hawle-Bügel für AZ-Rohre werden für die sichere Montage von Anbohr- und Schieberschellen an AZ-Rohren (siehe Tabelle) verwendet.

Die breite Auflage von 90 mm stellt geringste Flächenpressung am Rohr sicher.

Die mitgelieferte Satteldichtung, gleicht den jeweiligen Rohrdurchmesser zur Anbohrschelle aus und dichtet somit die Anbohrung zuverlässig ab.

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.

d
AZ 10
AZ 16
AZ 12,5
 Medium Gewicht A-Text Merkliste
3119080421
 97 - 110 mm 80 80 80 0,90 kg
3119100475
 119 - 132 mm 100 100 100 0,90 kg
3119120553
 149 - 162 mm 125 125 125 1,00 kg
3119150630
 178 - 191 mm 150   150 1,10 kg
3119150645
 183 - 196 mm   150   1,10 kg
3119200745
 220 - 232 mm       1,35 kg
3119200783
 232 - 245 mm 200   200 1,35 kg
3119200823
 246 - 259 mm   200   1,40 kg
3119250935
 286 - 298 mm 250   250 1,60 kg
3119250995
 306 - 318 mm   250   1,65 kg
3119301099
 341 - 353 mm 300   300 1,80 kg
3119301168
 364 - 376 mm   300   1,90 kg
3119351275
 399 - 411 mm 350   350 2,10 kg
3119351345
 422 - 434 mm   350   2,20 kg
3119401425
 448 - 459 mm 400     2,40 kg
3119401478
 466 - 477 mm     400 2,45 kg
3119401530
 482 - 494 mm   400   2,50 kg
