311-01

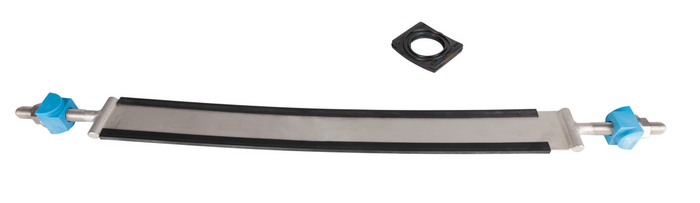

Hawle-Bügel (Haltestück) für ZMU-Rohre
| Material: |
Bügelblech: nichtrostender Stahl mit Gummiauflage Gewindebolzen: nichtrostender Stahl Muttern: DIN 934 - nichtrostender Stahl Klemmbacken: glasfaserverstärktes Polyamid Satteldichtung: EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Medium | Trinkwasser / Abwasser |
Hawle-Bügel für ZMU-Rohre werden für die sichere Montage von Anbohr- und Schieberschellen an ZMU-Rohren verwendet. Der Hawle Bügel 311-01 ist zu verwenden, wenn der Zementmantel im Dichtungsbereich der Anbohrarmatur entfernt wird.
ACHTUNG: Der Zementmantel ist lediglich im Dichtungsbereich der Anbohrarmatur zu entfernen, nicht am kompletten Umfang. Der sichtbare Bohrkern ist anschließend mit geeigneter Dichtungsmasse abzudichten, um Korrosion am Bohrkern zu vermeiden.
Die besonders breite Auflage von 65 mm stellt geringste Flächenpressung am Rohr sicher.
Die mitgelieferte Satteldichtung ist eine Sonderausführung und weist im Vergleich zu den standardmäßigen Satteldichtungen eine erhöhte Bauform auf (höhere Ausführung). Die erhöhte Bauform gleicht den Rohrdurchmesser, aufgrund des entfernten Zementmantels im Dichtungsbereich der Anbohrarmatur aus.
Hinweis:
Hawle-Bügel für ZMU-Rohre sind nur bei Anbohrarmaturen mit vertikalem Abgang oder horizontalem Abgang in Rohrrichtung uneingeschränkt verwendbar. Ggf. ist der Bügel unsymmetrisch anzuziehen, um eine Kollision des Gewindes mit dem seitlichen Abgang zu verhindern.
Hinweis zu Doppelbügel-Schellen:
Es sind immer zwei Bügel (Haltestücke) und eine Spezialsatteldichtung (Best.-Nr. 317-00 bzw. Best.-Nr. 318-00) notwendig - Bitte bei Bestellung angeben!
|
Best.-Nr.
|
DN |
d |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|
|
3117080443
|
80 | 90 - 120 mm | 0,84 kg | |||
|
3117100495
|
100 | 110 - 140 mm | 0,90 kg | |||
|
3117150656
|
150 | 170 - 200 mm | 1,03 kg | |||
|
3117200790
|
200 | 217 - 248 mm | 1,15 kg | |||
|
3117250940
|
250 | 267 - 297 mm | 1,29 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
