271-00

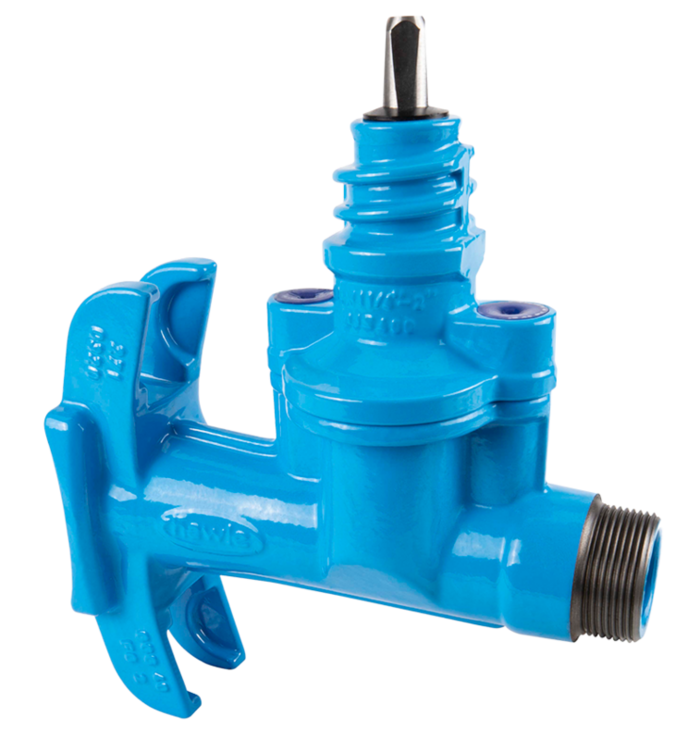

Schieberschelle mit zugfestem Steckfitting und Außengewinde-Abgang
| Material: |
Gehäuse und Oberteil: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keil: Messing, aufvulkanisiert mit EPDM gemäß KTW-BWGL für Wasser Stützhülse: POM |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Hawle-Schieberschellen sind für die seitliche Montage an Guss-, Stahl- und AZ-Rohren von DN 65 - DN 500 zu verwenden. Die Anpassung an das Hauptrohr erfolgt über Haltebügel und Satteldichtung
(Best.-Nr. 309-00, Best.-Nr. 310-00, Best.-Nr. 311-00, 311-01, 311-02, 311-03) in der entsprechenden Nennweite.
Das seitliche Außengewinde nach DIN EN 10226 (bei den Ausführungen d 32 - d 63) dient zur Aufnahme eines Anbohrgerätes (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00). Das Absperrsystem ermöglicht die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
Der integrierte Steckfitting dient nach erfolgter Anbohrung zum Anschluss von PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) (Ausführung für PVC-Rohre auf Anfrage). Achtung: vor dem Anbohrvorgang Klemmring und O-Ring demontieren.
Spindelvierkant: 12,3 mm
|
Best.-Nr.
|
*) |
Abgang ( O ) |
Bezeichnung |
max. Bohrung |
L1 |
L2 |
L3 |
B |
D |
H1 |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2710320000
|
2) | AG 1 1/2" | 25 mm | 125 mm | 220 mm | 60 mm | 200 mm | 32 mm | 185 mm | 4,10 kg | ||||
|
2710400000
|
2) | AG 2" | 32 mm | 125 mm | 240 mm | 75 mm | 200 mm | 40 mm | 185 mm | 5,50 kg | ||||
|
2710500000
|
2) | AG 2 1/2" | 38 mm | 125 mm | 245 mm | 90 mm | 200 mm | 50 mm | 185 mm | 5,70 kg | ||||
|
2710630000
|
2) | AG 3" | 38 mm | 125 mm | 285 mm | 100 mm | 200 mm | 63 mm | 185 mm | 6,20 kg | ||||
|
2710750000
|
1) 3) | AG 3 1/2" | 38 mm | 125 mm | 285 mm | 95 mm | 200 mm | 75 mm | 185 mm | 5,90 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
-
Auf Anfrage auch für PVC-Rohre erhältlich
-
Bei Anschluss von PE-Rohren ist eine Stützhülse zu verwenden.
|
