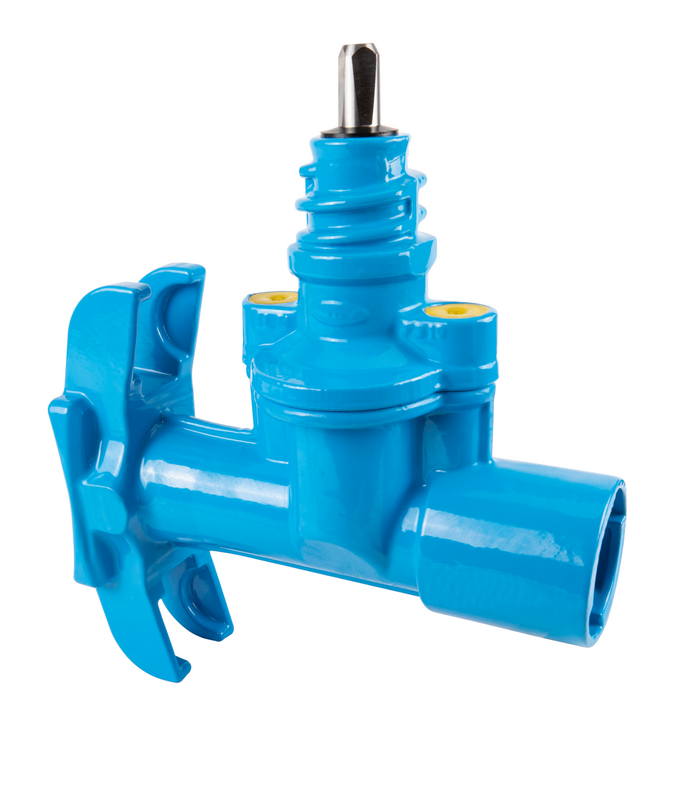

270-01G
Schieberschelle mit ZAK®-Abgang
| Material: |
Gehäuse und Oberteil: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keil: Messing, NBR für Gas |
|---|---|
| Max. Betriebsdruck: | Gas: 5 bar |
| Medium | Gas |
Hawle-Schieberschellen sind für die seitliche Montage an Guss-, Stahl- und AZ-Rohren von DN 65 - DN 500 zu verwenden. Die Anpassung an das Hauptrohr erfolgt über Haltebügel und Satteldichtung (Best.-Nr. 310-00G oder Best.-Nr. 314-01) in der entsprechenden Nennweite.
Der seitliche ZAK®-Abgang dient in Kombination mit Fittings, nach erfolgter Anbohrung, zum Anschluss von Hausanschlussleitungen.
In Kombination mit einem für Gas geeigneten Anbohrgerät ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
Spindelvierkant: 12,3 mm
|
Best.-Nr.
|
Abgang ( O ) |
max. Betriebsdruck |
max. Bohrung |
L |
B |
H |
Spindel- vierkant |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2701460005
|
ZAK 46 | 5 bar | 36 mm | 241 mm | 105 mm | 289 mm | 12,3 mm | 5,50 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
