270-01

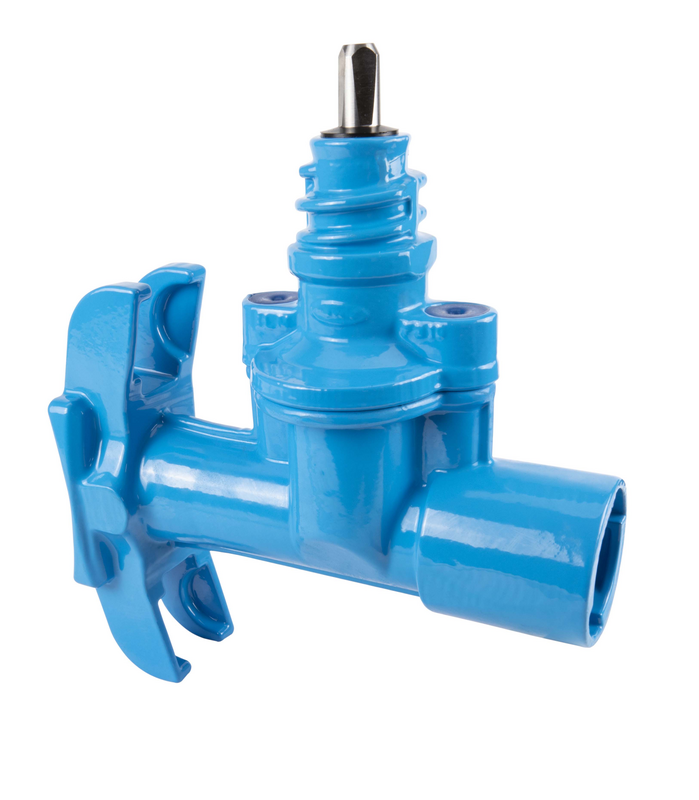

Schieberschelle mit ZAK®-Abgang
| Material: |
Gehäuse und Oberteil: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Keil: Messing, aufvulkanisiert mit EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Hawle-Schieberschellen sind für die seitliche Montage an Guss-, Stahl- und AZ-Rohren von DN 65 - DN 500 zu verwenden. Die Anpassung an das Hauptrohr erfolgt über Haltebügel und Satteldichtung (Best.-Nr. 309-00, Best.-Nr. 310-00 oder Best.-Nr. 311-00, 311-01, 311-02, 311-03) in der entsprechenden Nennweite.
In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
Der seitliche ZAK®-Abgang dient in Kombination mit Fittings, nach erfolgter Anbohrung, zum Anschluss von Hausanschlussleitungen.
Spindelvierkant: 12,3 mm
|
Best.-Nr.
|
Abgang ( O ) |
Bezeichnung |
max. Bohrung |
L |
B |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
2701460000
|
ZAK 46 | 36 mm | 241 mm | 105 mm | 289 mm | 5,50 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - ZAK®-System |
| Bedienungsanleitung - Anbohrarmatur mit Schieberschelle |
