250-01

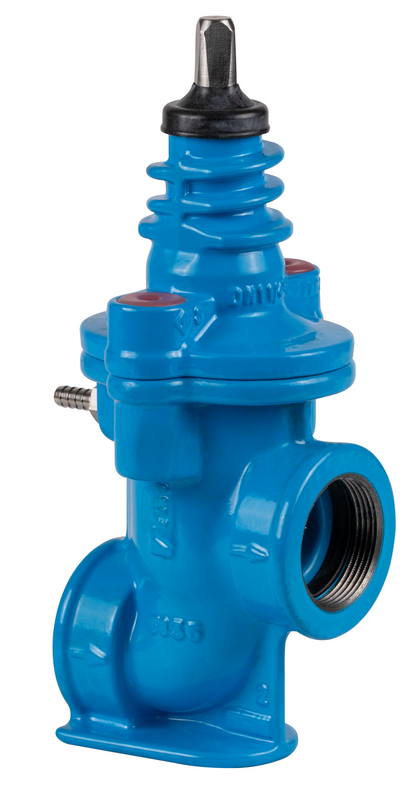

Hausanschluss-Entleerungsventil mit Innengewinde
| Material: |
Gehäuse und Oberteil: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel: nichtrostender Stahl Kegel: Messing, aufvulkanisiert mit EPDM gemäß KTW-BWGL für Wasser |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Hausanschluss-Entleerungsventil mit beidseitigem Innengewinde nach DIN ISO 228-1.
Geeignet zum Entleeren von frostgefährdeten Leitungen (z.B. Gartenbewässerung). Entleerung der Verbraucherseite nur bei vollständiger Geschlossenstellung. Fließrichtung (Pfeil) beachten!
Auf ausreichendes Abfließen des
Entleerungswassers nach dem Schließvorgang ist zu achten (z.B. Sickerpackung bei Erdeinbau). Zudem ist darauf zu achten, dass die Entleerungsbohrung nicht unter dem Grundwasserspiegel liegt, bzw. beim Schachteinbau nicht überflutet wird.
Spindelvierkant: 12,3 mm
|
Best.-Nr.
|
max. Betriebsdruck |
Bezeichnung |
IG |
L |
H |
H1 |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
2500002501
|
Trinkwasser: 16 bar | 3/4" | 115 mm | 225 mm | 41 mm | 2,40 kg | ||||
|
2500003201
|
Trinkwasser: 16 bar | 1" | 115 mm | 225 mm | 41 mm | 2,40 kg | ||||
|
2500004001
|
Trinkwasser: 16 bar | 1 1/4" | 130 mm | 265 mm | 50 mm | 4,30 kg | ||||
|
2500005001
|
Trinkwasser: 16 bar | 1 1/2" | 130 mm | 265 mm | 50 mm | 4,20 kg | ||||
|
2500006301
|
Trinkwasser: 16 bar | 2" | 135 mm | 275 mm | 50 mm | 4,48 kg | ||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Hausanschluss Schieber |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Hausanschluss-Entleerungsventil |
