245-02
Universal-Hawlinger zum nachträglichen Anbohren mit vertikalem ZAK®-Abgang und horizontalem ZAK®-Abgang 90° zur Rohrrichtung

Universal-Hawlinger zum nachträglichen Anbohren sind für die Montage auf Guss-, Stahl- und AZ-Rohre von DN 65 - DN 500 zu verwenden. Die Anpassung an das Hauptrohr erfolgt über Haltebügel und Satteldichtung (Best.-Nr. 309-00, Best.-Nr. 310-00 oder Best.-Nr. 311-00, 311-01, 311-02, 311-03) in der entsprechenden Nennweite.

Hawlinger® vom Typ „NA“ werden für die nachträgliche Anbohrung von bereits vorab verlegten Hausanschlüssen verwendet. Die hohen hygienischen Anforderungen, insbesondere die Vorgaben der DIN 1988 (Vermeidung von stagnierendem Wasser), werden somit konsequent umgesetzt. Ein nachträgliches Aufgraben zum Anbohren der Hauptleitung bei Inbetriebnahme des Hausanschlusses ist mit diesem System nicht erforderlich.

Der horizontale ZAK®-Abgang dient, in Kombination mit Fittings, zum Anschluss von Hausanschlussleitungen.

Für die spätere Anbohrung über das Anbohrrohr und zur Betätigung der Einbaugarnitur empfehlen wir die Verwendung unserer Straßenkappe (Best.-Nr. 212-00).

Allgemeine Informationen siehe Universal-Hawlinger (Best.-Nr. 245-00)

Legende:

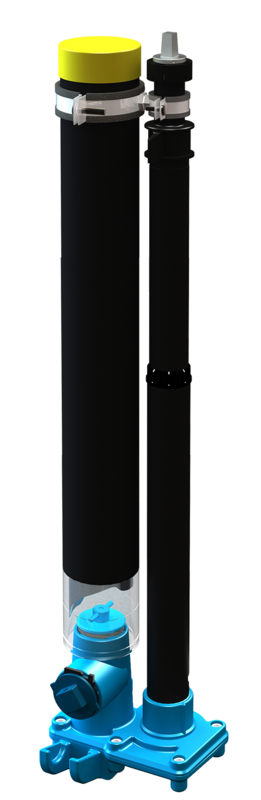

1: Universal-Hawlinger U/N ZAK 46
2: Stopfen ZAK 46
3: Hawle Bügel (Zubehör nach Rohrdurchmesser und Rohrart)
4: PE-Führungsrohr
5: Stützrohr
6: Rohrschutzkappe
7: TELE-Einbaugarnitur (RD 1,30 - 2,00 m)
8: Tragplatte
9: Straßenkappe rechteckig Typ 212-00
10: Rohrschelle

Achtung: Position 3, 8 und 9 sind nicht im Lieferumfang enthalten!

Weiterlesen Reduzieren
Material: Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl
Dichtungen: EPDM gemäß KTW-BWGL für Wasser
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser

Universal-Hawlinger zum nachträglichen Anbohren sind für die Montage auf Guss-, Stahl- und AZ-Rohre von DN 65 - DN 500 zu verwenden. Die Anpassung an das Hauptrohr erfolgt über Haltebügel und Satteldichtung (Best.-Nr. 309-00, Best.-Nr. 310-00 oder Best.-Nr. 311-00, 311-01, 311-02, 311-03) in der entsprechenden Nennweite.

Hawlinger® vom Typ „NA“ werden für die nachträgliche Anbohrung von bereits vorab verlegten Hausanschlüssen verwendet. Die hohen hygienischen Anforderungen, insbesondere die Vorgaben der DIN 1988 (Vermeidung von stagnierendem Wasser), werden somit konsequent umgesetzt. Ein nachträgliches Aufgraben zum Anbohren der Hauptleitung bei Inbetriebnahme des Hausanschlusses ist mit diesem System nicht erforderlich.

Der horizontale ZAK®-Abgang dient, in Kombination mit Fittings, zum Anschluss von Hausanschlussleitungen.

Für die spätere Anbohrung über das Anbohrrohr und zur Betätigung der Einbaugarnitur empfehlen wir die Verwendung unserer Straßenkappe (Best.-Nr. 212-00).

Allgemeine Informationen siehe Universal-Hawlinger (Best.-Nr. 245-00)

Legende:
1: Universal-Hawlinger U/N ZAK 46
2: Stopfen ZAK 46
3: Hawle Bügel (Zubehör nach Rohrdurchmesser und Rohrart)
4: PE-Führungsrohr
5: Stützrohr
6: Rohrschutzkappe
7: TELE-Einbaugarnitur (RD 1,30 - 2,00 m)
8: Tragplatte
9: Straßenkappe rechteckig Typ 212-00
10: Rohrschelle

Achtung: Position 3, 8 und 9 sind nicht im Lieferumfang enthalten!

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.

Bezeichnung
Abgang ( O )
max.
Bohrung
L
B
H
 Medium Gewicht A-Text Merkliste
2400000009
 Mehrpreis für Entleerung           0,00 kg
2450507000
 Hawlinger ZAK 46 36 mm 196 mm 200 mm 1900 mm 17,00 kg
2459001000
 T-Schlüssel           1,96 kg
2459001100
 Spannwerkzeug           2,30 kg
2459001200
 Anbohrrohr           5,20 kg
Zur Merkliste

Maße siehe Universal-Hawlinger, Best.-Nr. 245.050.0000
