242-00G

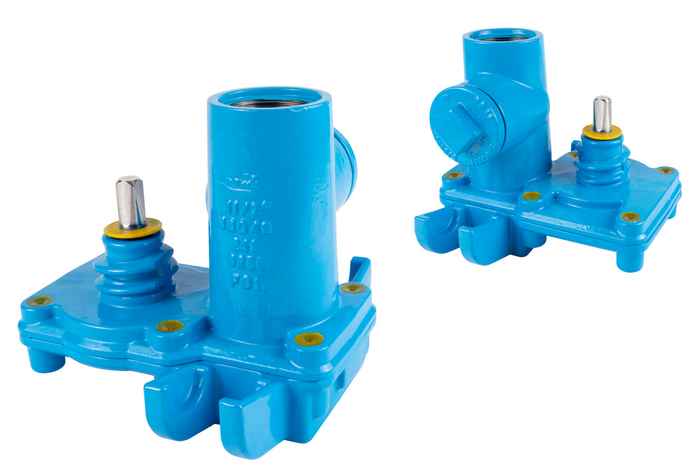

Universal-Hawlinger für Gas mit horizontalem Innengewinde-Abgang 90° zur Rohrrichtung
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Dichtungen: NBR für Gas |
|---|---|
| Max. Betriebsdruck: | Gas: 5 bar |
| Medium | Gas |
Universal-Hawlinger sind für die Montage auf Guss-, Stahl- und AZ-Rohre von DN 65 - DN 500 zu verwenden. Die Anpassung an das Hauptrohr erfolgt über Haltebügel und Satteldichtung (Best.-Nr. 310-00 und Best.-Nr. 314-01 in der entsprechenden Nennweite.
Die oberen Innengewinde-Abgänge nach DIN ISO 228-1 dienen in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen.
Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem für Gas geeigneten Anbohrgerät ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
|
Best.-Nr.
|
Abgang ( O ) |
max. Bohrung |
L |
L1 |
B |
H1 |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
2420320005
|
IG 1" | 24 mm | 165 mm | 68 mm | 200 mm | 160 mm | 6,30 kg | |||
|
2420500005
|
IG 1 1/2" | 36 mm | 195 mm | 82 mm | 200 mm | 165 mm | 6,85 kg |
|
