239-01

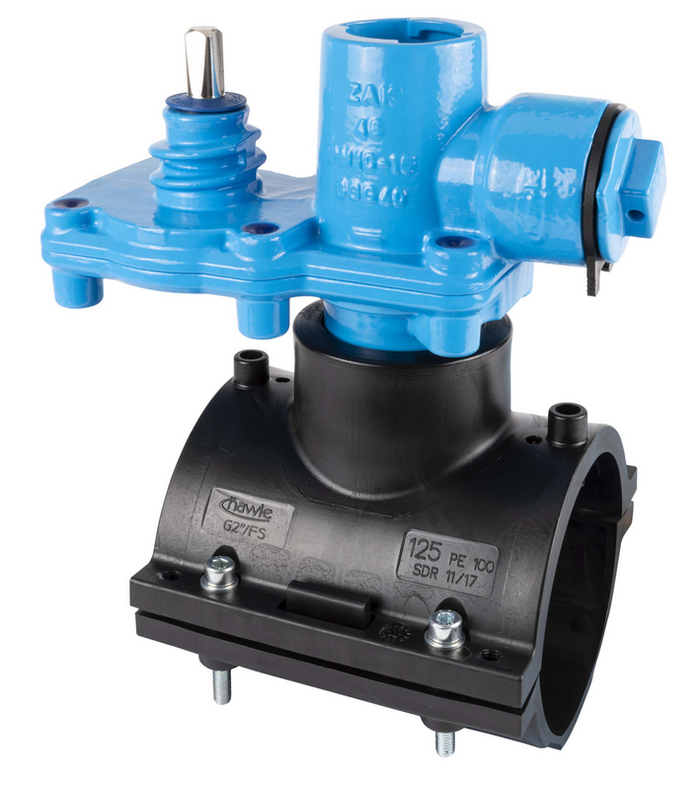

Aufschweiß-Hawlinger mit horizontaler ZAK®-Muffe in Rohrrichtung
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Dichtungen: EPDM gemäß KTW-BWGL für Wasser Schweißschelle HA-WELD: PE 100 |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Aufschweiß-Hawlinger mit HA-WELD®-Schweißsattel sind zum Aufschweißen auf PE-Rohre nach DIN 8074 zu verwenden.
Die oberen ZAK®-Muffen-Abgänge dienen in Kombination mit ZAK®-Spitzend-Fittings zum Anschluss von Hausanschlussleitungen.
Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
|
Best.-Nr.
|
Abgang ( O ) |
Bezeichnung |
max. Bohrung |
L |
B |
D |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2390633210
|
ZAK 34 | 24 mm | 186 mm | 120 mm | 63 mm | 240 mm | 4,30 kg | ||||
|
2390903210
|
ZAK 34 | 24 mm | 200 mm | 145 mm | 90 mm | 270 mm | 5,10 kg | ||||
|
2390905010
|
ZAK 46 | 36 mm | 232 mm | 145 mm | 90 mm | 273 mm | 6,40 kg | ||||
|
2391103210
|
ZAK 34 | 24 mm | 202 mm | 180 mm | 110 mm | 289 mm | 5,20 kg | ||||
|
2391105010
|
ZAK 46 | 36 mm | 230 mm | 180 mm | 110 mm | 292 mm | 6,60 kg | ||||
|
2391253210
|
ZAK 34 | 24 mm | 202 mm | 180 mm | 125 mm | 304 mm | 5,40 kg | ||||
|
2391255010
|
ZAK 46 | 36 mm | 229 mm | 180 mm | 125 mm | 307 mm | 6,80 kg | ||||
|
2391603210
|
ZAK 34 | 24 mm | 202 mm | 220 mm | 160 mm | 339 mm | 5,70 kg | ||||
|
2391605010
|
ZAK 46 | 36 mm | 229 mm | 220 mm | 160 mm | 342 mm | 6,90 kg | ||||
|
2391803210
|
ZAK 34 | 24 mm | 201 mm | 245 mm | 180 mm | 359 mm | 5,70 kg | ||||
|
2391805010
|
ZAK 46 | 36 mm | 230 mm | 245 mm | 180 mm | 362 mm | 6,90 kg | ||||
|
2392253210
|
ZAK 34 | 24 mm | 201 mm | 295 mm | 225 mm | 405 mm | 5,50 kg | ||||
|
2392255010
|
ZAK 46 | 36 mm | 230 mm | 295 mm | 225 mm | 408 mm | 8,10 kg | ||||
|
2400000009
|
Mehrpreis für Entleerung | 0,00 kg | |||||||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - ZAK®-System |
| Bedienungsanleitung - Anbohrarmatur Hawlinger |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 180-00 | Ventilkappe starre Ausführung |
| 187-01 | Ventilkappe einwalzbar, mit Haltestift |
| 830-00 | Anbohrgerät "Hawlomat" |
| 910-01 | Starre Einbaugarnitur “Typ H” für Hawlinger®-Anbohrarmatur |
| 960-01 | Teleskop-Einbaugarnitur “Typ H” für Hawlinger®-Anbohrarmatur |
| 962-01 | Teleskop-Einbaugarnitur “Typ H” aus nichtrostendem Stahl für Hawlinger®-Anbohrarmatur |
