239-00

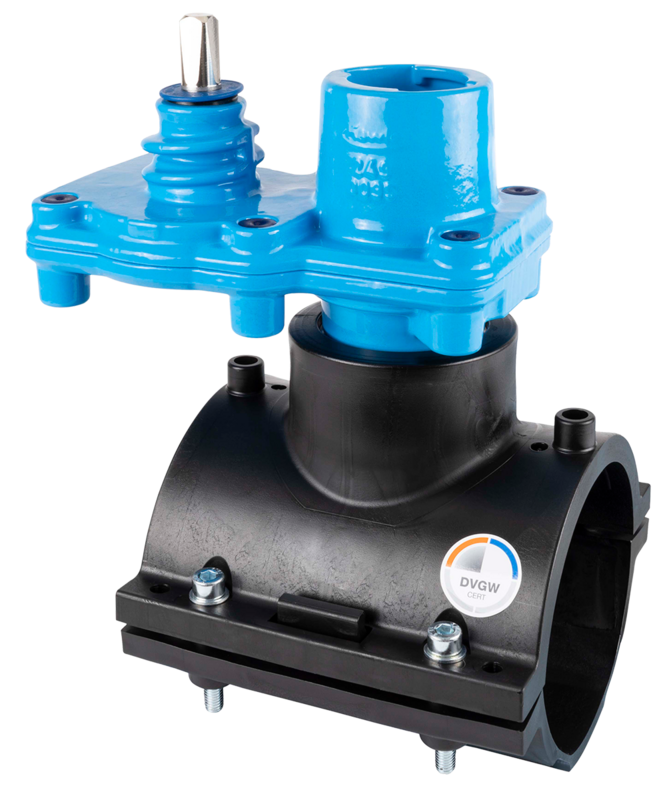

Aufschweiß-Hawlinger mit vertikaler ZAK®-Muffe
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Dichtungen: EPDM gemäß KTW-BWGL für Wasser Schweißschelle HA-WELD: PE 100 |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Aufschweiß-Hawlinger mit HA-WELD®-Schweißsattel sind zum Aufschweißen auf PE-Rohre nach DIN 8074 zu verwenden.
Der vertikale ZAK®-Muffen-Abgang dient in Kombination mit ZAK®-Spitzend-Fittings zum Anschluss von Hausanschlussleitungen.
Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.
|
Best.-Nr.
|
Abgang ( O ) |
Bezeichnung |
max. Bohrung |
L |
B |
D |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
2390633200
|
ZAK 34 | 24 mm | 186 mm | 120 mm | 63 mm | 247 mm | 3,70 kg | ||||
|
2390903200
|
ZAK 34 | 24 mm | 200 mm | 145 mm | 90 mm | 277 mm | 5,10 kg | ||||
|
2390905000
|
ZAK 46 | 36 mm | 229 mm | 145 mm | 90 mm | 273 mm | 7,30 kg | ||||
|
2390905005
|
ZAK 46 | 36 mm | 229 mm | 145 mm | 90 mm | 273 mm | 7,30 kg | ||||
|
2391103200
|
ZAK 34 | 24 mm | 201 mm | 180 mm | 110 mm | 300 mm | 4,70 kg | ||||
|
2391105000
|
ZAK 46 | 36 mm | 230 mm | 180 mm | 110 mm | 293 mm | 5,90 kg | ||||
|
2391105005
|
ZAK 46 | 36 mm | 230 mm | 180 mm | 110 mm | 293 mm | 5,90 kg | ||||
|
2391253200
|
ZAK 34 | 24 mm | 201 mm | 180 mm | 125 mm | 310 mm | 5,20 kg | ||||
|
2391255000
|
ZAK 46 | 36 mm | 230 mm | 180 mm | 125 mm | 307 mm | 7,60 kg | ||||
|
2391255005
|
ZAK 46 | 36 mm | 230 mm | 180 mm | 125 mm | 307 mm | 7,60 kg | ||||
|
2391603200
|
ZAK 34 | 24 mm | 201 mm | 220 mm | 160 mm | 346 mm | 5,40 kg | ||||
|
2391605000
|
ZAK 46 | 36 mm | 229 mm | 220 mm | 160 mm | 341 mm | 7,90 kg | ||||
|
2391605005
|
ZAK 46 | 36 mm | 229 mm | 220 mm | 160 mm | 341 mm | 7,90 kg | ||||
|
2391803200
|
ZAK 34 | 24 mm | 201 mm | 245 mm | 180 mm | 366 mm | 5,00 kg | ||||
|
2391805000
|
ZAK 46 | 36 mm | 230 mm | 245 mm | 180 mm | 360 mm | 8,10 kg | ||||
|
2391805005
|
ZAK 46 | 36 mm | 230 mm | 245 mm | 180 mm | 360 mm | 8,10 kg | ||||
|
2392253200
|
ZAK 34 | 24 mm | 201 mm | 295 mm | 225 mm | 411 mm | 5,80 kg | ||||
|
2392255000
|
ZAK 46 | 36 mm | 230 mm | 295 mm | 225 mm | 408 mm | 8,40 kg | ||||
|
2392255005
|
ZAK 46 | 36 mm | 230 mm | 295 mm | 225 mm | 408 mm | 8,40 kg | ||||
|
2400000009
|
Mehrpreis für Entleerung | 0,00 kg | |||||||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
|
