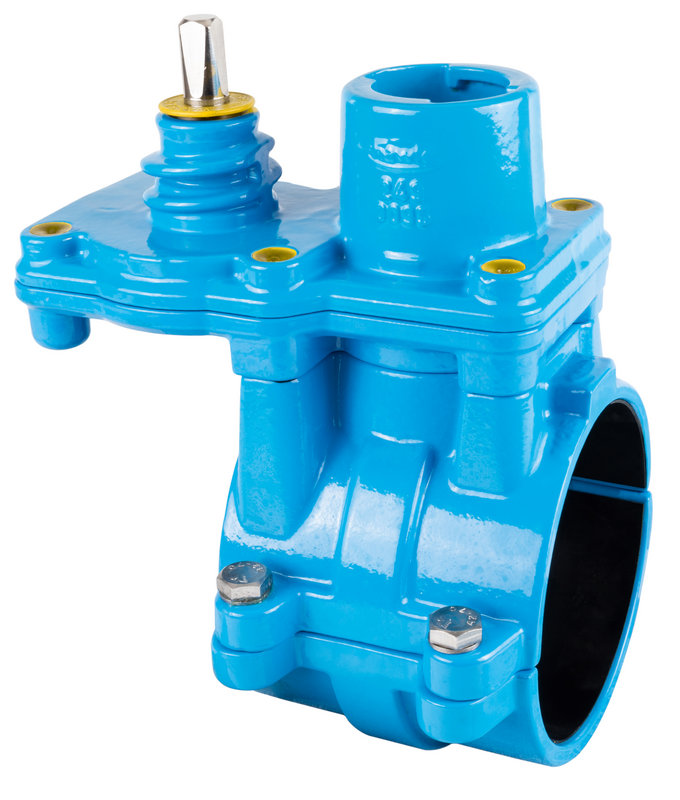

HAKU-Hawlinger mit vertikaler ZAK®-Muffe
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Dichtungen: NBR für Gas |
|---|---|
| Max. Betriebsdruck: | Gas: 1 bar (nur PVC) |
| Medium | Gas |
HAKU-Hawlinger in Gasausführung sind für die Montage auf PVC-Rohren nach DIN EN 8062 zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Außendurchmesser kalibriert. Eine unzulässige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschläge verhindert.
Der vertikale ZAK®-Muffen-Abgang dient in Kombination mit ZAK®-Spitzend-Fittings zum Anschluss von Hausanschlussleitungen.
Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem für Gas geeignetem Anbohrgerät ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung.
Die Befestigung der Halbschalen erfolgt mit Sechskantschrauben oder schraubenlos über Verschlusskeile (nur d63).
Die Sicherung der Verschlusskeile erfolgt über Sicherungsbleche.
Spindelvierkant: 12,3 mm
|
Best.-Nr.
|
Abgang ( O ) |
max. Bohrung |
L |
B |
D |
H |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|
|
2360633205
|
ZAK 34 | 24 mm | 177 mm | 142 mm | 63 mm | 206 mm | 6,30 kg | |||
|
2360903205
|
ZAK 34 | 24 mm | 175 mm | 151 mm | 90 mm | 234 mm | 6,40 kg | |||
|
2360905005
|
ZAK 46 | 36 mm | 205 mm | 171 mm | 90 mm | 229 mm | 7,80 kg | |||
|
2361103205
|
ZAK 34 | 24 mm | 175 mm | 170 mm | 110 mm | 254 mm | 7,70 kg | |||
|
2361105005
|
ZAK 46 | 36 mm | 205 mm | 170 mm | 110 mm | 251 mm | 8,20 kg | |||
|
2361255005
|
ZAK 46 | 36 mm | 205 mm | 190 mm | 125 mm | 272 mm | 9,00 kg | |||
|
2361405005
|
ZAK 46 | 36 mm | 205 mm | 205 mm | 140 mm | 284 mm | 9,20 kg |
|
