- mit FRIALEN®-Schweißschelle
235-01

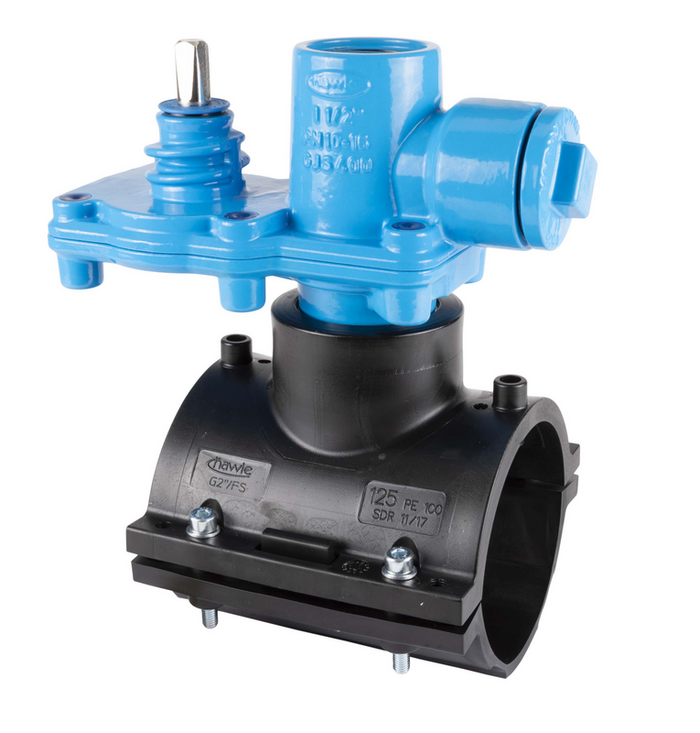

Aufschweiß-Hawlinger mit horizontalem Innengewinde-Abgang in Rohrrichtung
| Material: |
Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl Dichtungen: EPDM gemäß KTW-BWGL für Wasser bzw. NBR für Gas Schweißschelle HA-WELD: PE 100 |
|---|---|
| Max. Betriebsdruck: | Trinkwasser: 16 bar |
| Medium | Trinkwasser |
Aufschweiß-Hawlinger mit HA-WELD®-Schweißsattel sind zum Aufschweißen auf PE-Rohren (EN 12201, DIN 8074) zu verwenden.
Die oberen Innengewinde-Abgänge nach DIN ISO 228-1 dienen in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen.
Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.
Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.
In Kombination mit einem Anbohrgerät (z.B. Hawle-Anbohrgerät HAWLOMAT, Best.-Nr. 830-00) ermöglicht das Absperrsystem eine einfache, problemlose Anbohrung der Hauptleitung, auch im Betriebszustand.
|
Best.-Nr.
|
Abgang ( O ) |
Bezeichnung |
max. Bohrung |
L |
L1 |
B |
D |
H1 |
Medium | Gewicht | A-Text | Merkliste |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
2350630410
|
IG 1 1/4" | 24 mm | 170 mm | 68 mm | 105 mm | 63 mm | 150 mm | 4,50 kg | ||||
|
2350900510
|
IG 1 1/2" | 36 mm | 220 mm | 82 mm | 160 mm | 90 mm | 170 mm | 7,60 kg | ||||
|
2351100510
|
IG 1 1/2" | 36 mm | 220 mm | 82 mm | 170 mm | 110 mm | 170 mm | 7,70 kg | ||||
|
2351250510
|
IG 1 1/2" | 36 mm | 220 mm | 82 mm | 190 mm | 125 mm | 185 mm | 7,90 kg | ||||
|
2351600510
|
IG 1 1/2" | 36 mm | 220 mm | 82 mm | 230 mm | 160 mm | 175 mm | 8,20 kg | ||||
|
2351800510
|
IG 1 1/2" | 36 mm | 220 mm | 82 mm | 245 mm | 180 mm | 180 mm | 8,40 kg | ||||
|
2352250510
|
IG 1 1/2" | 36 mm | 220 mm | 82 mm | 255 mm | 225 mm | 175 mm | 8,70 kg | ||||
|
2400000009
|
Mehrpreis für Entleerung | 0,00 kg | ||||||||||
|
8700000000
|
Mehrpreis für Spindelbohrung | 0,00 kg |
-
Artikelnummern und Preise für Ausführung "D" (Hawlinger® 1 1/2" mit Dichtfläche) auf Anfrage
|
Weitere Information
|
|---|
| Allgemeine Hinweise zu Anbohrarmaturen |
|
Bedienungsanleitungen
|
|---|
| Bedienungsanleitung - Anbohrarmatur Hawlinger |
|
Best.-Nr.
|
Produktbezeichnung |
|---|---|
| 180-00 | Ventilkappe starre Ausführung |
| 187-01 | Ventilkappe einwalzbar, mit Haltestift |
| 830-00 | Anbohrgerät "Hawlomat" |
| 910-01 | Starre Einbaugarnitur “Typ H” für Hawlinger®-Anbohrarmatur |
| 960-01 | Teleskop-Einbaugarnitur “Typ H” für Hawlinger®-Anbohrarmatur |
| 962-01 | Teleskop-Einbaugarnitur “Typ H” aus nichtrostendem Stahl für Hawlinger®-Anbohrarmatur |
