235-00

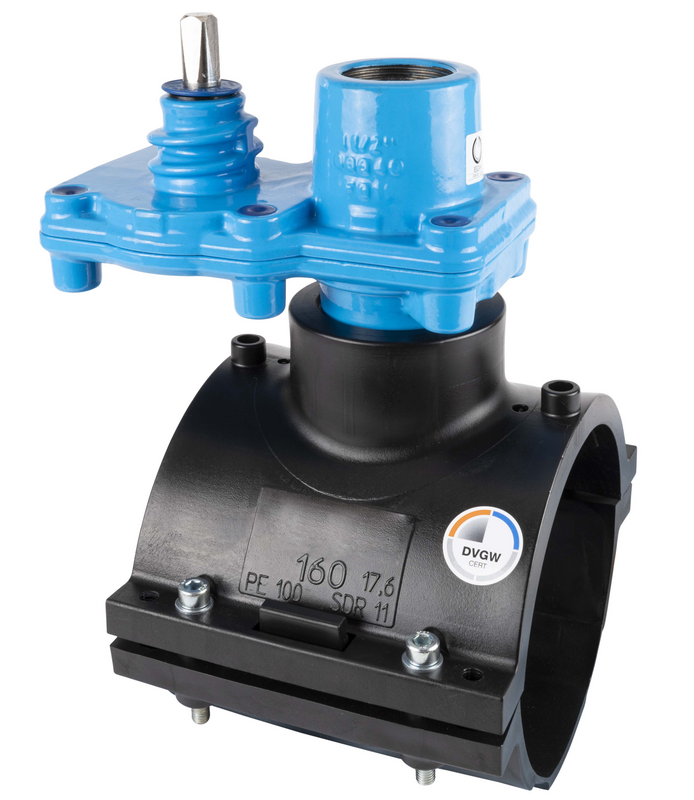

Aufschweiß-Hawlinger mit vertikalem Innengewinde-Abgang

Aufschweiß-Hawlinger mit HA-WELD®-Schweißsattel sind zum Aufschweißen auf PE-Rohren (EN 12201, DIN 8074) zu verwenden.

Der obere Innengewinde-Abgang nach DIN ISO 228-1 dient in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen.

Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.

Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.

In Kombination mit einem Anbohrgerät (z.B. Hawle-Anbohrgerät HAWLOMAT, Best.-Nr. 830-00) ermöglicht das Absperrsystem eine einfache, problemlose Anbohrung der Hauptleitung, auch im Betriebszustand.

Weiterlesen Reduzieren
Material: Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl
Dichtungen: EPDM gemäß KTW-BWGL für Wasser
Schweißschelle HA-WELD: PE 100
Max. Betriebsdruck: Gas: 5 bar
Trinkwasser: 16 bar
Medium Trinkwasser / Gas

Aufschweiß-Hawlinger mit HA-WELD®-Schweißsattel sind zum Aufschweißen auf PE-Rohren (EN 12201, DIN 8074) zu verwenden.

Der obere Innengewinde-Abgang nach DIN ISO 228-1 dient in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen.

Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.

Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.

In Kombination mit einem Anbohrgerät (z.B. Hawle-Anbohrgerät HAWLOMAT, Best.-Nr. 830-00) ermöglicht das Absperrsystem eine einfache, problemlose Anbohrung der Hauptleitung, auch im Betriebszustand.

Ansprechpartner
Zur Merkliste
Best.-Nr.

Abgang ( O )
Bezeichnung
max.
Bohrung
L
L1
B
D
H1
 Medium Gewicht A-Text Merkliste
2350630320
 IG 1"   24 mm 170 mm 68 mm 105 mm 63 mm 140 mm 3,80 kg
2350630400
 IG 1 1/4"   24 mm 170 mm 68 mm 105 mm 63 mm 140 mm 3,80 kg
2350900500
 IG 1 1/2"   36 mm 200 mm 82 mm 160 mm 90 mm 145 mm 7,30 kg
2351100500
 IG 1 1/2"   36 mm 215 mm 82 mm 170 mm 110 mm 145 mm 7,40 kg
2351250500
 IG 1 1/2"   36 mm 215 mm 82 mm 190 mm 125 mm 160 mm 7,60 kg
2351600500
 IG 1 1/2"   36 mm 220 mm 82 mm 230 mm 160 mm 160 mm 7,90 kg
2351800500
 IG 1 1/2"   36 mm 220 mm 82 mm 245 mm 180 mm 160 mm 8,10 kg
2352250500
 IG 1 1/2"   36 mm 220 mm 82 mm 255 mm 225 mm 150 mm 8,40 kg
2400000009
   Mehrpreis für Entleerung             0,00 kg
8700000000
   Mehrpreis für Spindelbohrung             0,00 kg
Zur Merkliste

Artikelnummern und Preise für Ausführung "D" (Hawlinger® 1 1/2" mit Dichtfläche) auf Anfrage

Artikelnummern und Preise für Gas auf Anfrage
