232-00

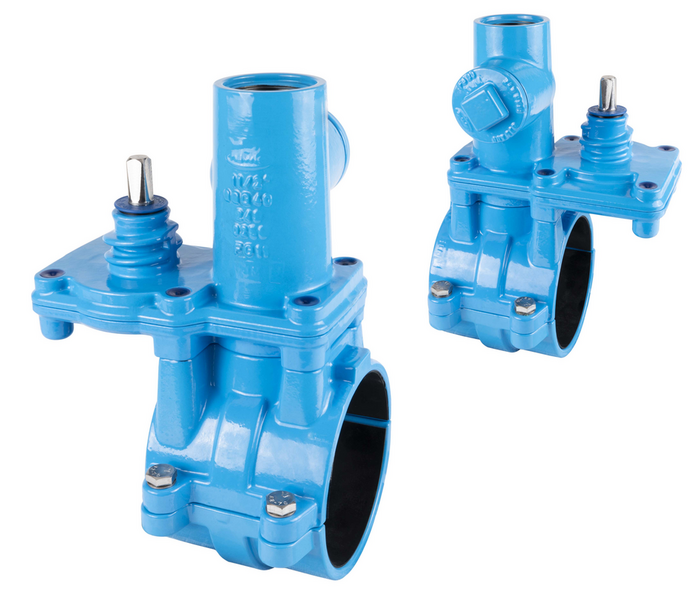

HAKU-Hawlinger mit horizontalem Innengewinde-Abgang 90° zur Rohrrichtung

HAKU-Hawlinger sind für die Montage auf PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (DIN EN ISO 1452-2) zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Außendurchmesser kalibriert. Eine unzulässige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschläge verhindert.

Die oberen Innengewinde-Abgänge nach DIN ISO 228-1 dienen in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen. Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.

Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.

In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.

Die Befestigung der Halbschalen erfolgt mit Sechskantschrauben oder schraubenlos über Verschlusskeile (nur d63). Die Sicherung der Verschlusskeile erfolgt über Sicherungsbleche.

Weiterlesen Reduzieren
Material: Gehäuse: GJS-400, Hawle-Epoxy-Pulverbeschichtung
Spindel, Steckscheibenantrieb, Steckscheibe: nichtrostender Stahl
Dichtungen: EPDM gemäß KTW-BWGL für Wasser
Max. Betriebsdruck: Trinkwasser: 16 bar
Medium Trinkwasser

HAKU-Hawlinger sind für die Montage auf PE-Rohren PE 80 und PE 100 (EN 12201, DIN 8074) und PVC-Rohren (DIN EN ISO 1452-2) zu verwenden. Die beiden Halbschalen sind exakt auf den jeweiligen Außendurchmesser kalibriert. Eine unzulässige Verformung des Rohres wird bei der Verbindung der Halbschalen durch die metallischen Anschläge verhindert.

Die oberen Innengewinde-Abgänge nach DIN ISO 228-1 dienen in Kombination mit Fittings zum Anschluss von Hausanschlussleitungen. Bei allen Hawle Anbohrarmaturen vom Typ Hawlinger® erfolgt die Absperrung über eine kulissengetriebene Steckscheibe aus nichtrostendem Stahl. Die Steckscheibe wird in einem Gehäuse verschleißarm, horizontal gegen feste, metallische Anschläge bewegt.

Zum Öffnen bzw. Schließen des Durchgangs ist lediglich eine Halbumdrehung (180°) erforderlich.

In Kombination mit einem Anbohrgerät (z. B. Hawle Anbohrgerät „Hawlomat“ für Trinkwasser, Best.-Nr. 830-00) ermöglicht das Absperrsystem die einfache Anbohrung einer Rohrleitung, auch im Betriebszustand.

Die Befestigung der Halbschalen erfolgt mit Sechskantschrauben oder schraubenlos über Verschlusskeile (nur d63). Die Sicherung der Verschlusskeile erfolgt über Sicherungsbleche.

Ansprechpartner
Zur Merkliste
Katalogseite / PDF
Best.-Nr.
*)
Abgang ( O )
Bezeichnung
max.
Bohrung
L
L1
L2
B
D
H2
 Medium Gewicht A-Text 3D Merkliste
2320633200
 1) IG 1"   24 mm 175 mm 68 mm 120 mm 155 mm 63 mm 169 mm 7,60 kg
2320903200
   IG 1"   24 mm 175 mm 68 mm 120 mm 155 mm 90 mm 170 mm 7,20 kg
2320904000
   IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 155 mm 90 mm 170 mm 7,20 kg
2320905000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 155 mm 90 mm 180 mm 8,30 kg
2321103200
   IG 1"   24 mm 175 mm 68 mm 120 mm 170 mm 110 mm 170 mm 7,80 kg
2321104000
   IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 170 mm 110 mm 170 mm 7,80 kg
2321105000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 170 mm 110 mm 180 mm 8,80 kg
2321253200
   IG 1"   24 mm 175 mm 68 mm 120 mm 190 mm 125 mm 170 mm 8,00 kg
2321254000
   IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 190 mm 125 mm 170 mm 8,00 kg
2321255000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 190 mm 125 mm 180 mm 10,10 kg
2321403200
   IG 1"   24 mm 175 mm 68 mm 120 mm 205 mm 140 mm 170 mm 8,50 kg
2321404000
   IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 205 mm 140 mm 170 mm 8,50 kg
2321405000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 205 mm 140 mm 180 mm 9,70 kg
2321603200
   IG 1"   24 mm 175 mm 68 mm 120 mm 230 mm 160 mm 170 mm 9,50 kg
2321604000
   IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 230 mm 160 mm 170 mm 9,50 kg
2321605000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 230 mm 160 mm 180 mm 10,40 kg
2321805000
   IG 1 1/2"   36 mm 205 mm 82 mm 120 mm 250 mm 180 mm 180 mm 11,40 kg
2322253200
   IG 1"   24 mm 175 mm 68 mm 120 mm 305 mm 225 mm 170 mm 12,00 kg
2322254000
   IG 1 1/4"   24 mm 175 mm 68 mm 120 mm 305 mm 225 mm 170 mm 12,00 kg
2322255000
   IG 1 1/2"   36 mm 175 mm 68 mm 120 mm 305 mm 225 mm 170 mm 12,20 kg
2400000009
     Mehrpreis für Entleerung               0,00 kg
8700000000
     Mehrpreis für Spindelbohrung               0,00 kg
Zur Merkliste
1)
Die Montage der Halbschalen erfolgt mit einem Keilverschluss (keine Schrauben). Sicherung des Keilverschlusses mittels Sicherungsblech.

Artikelnummern und Preise für Ausführung "D" (Hawlinger® 1 1/2" mit Dichtfläche) auf Anfrage
